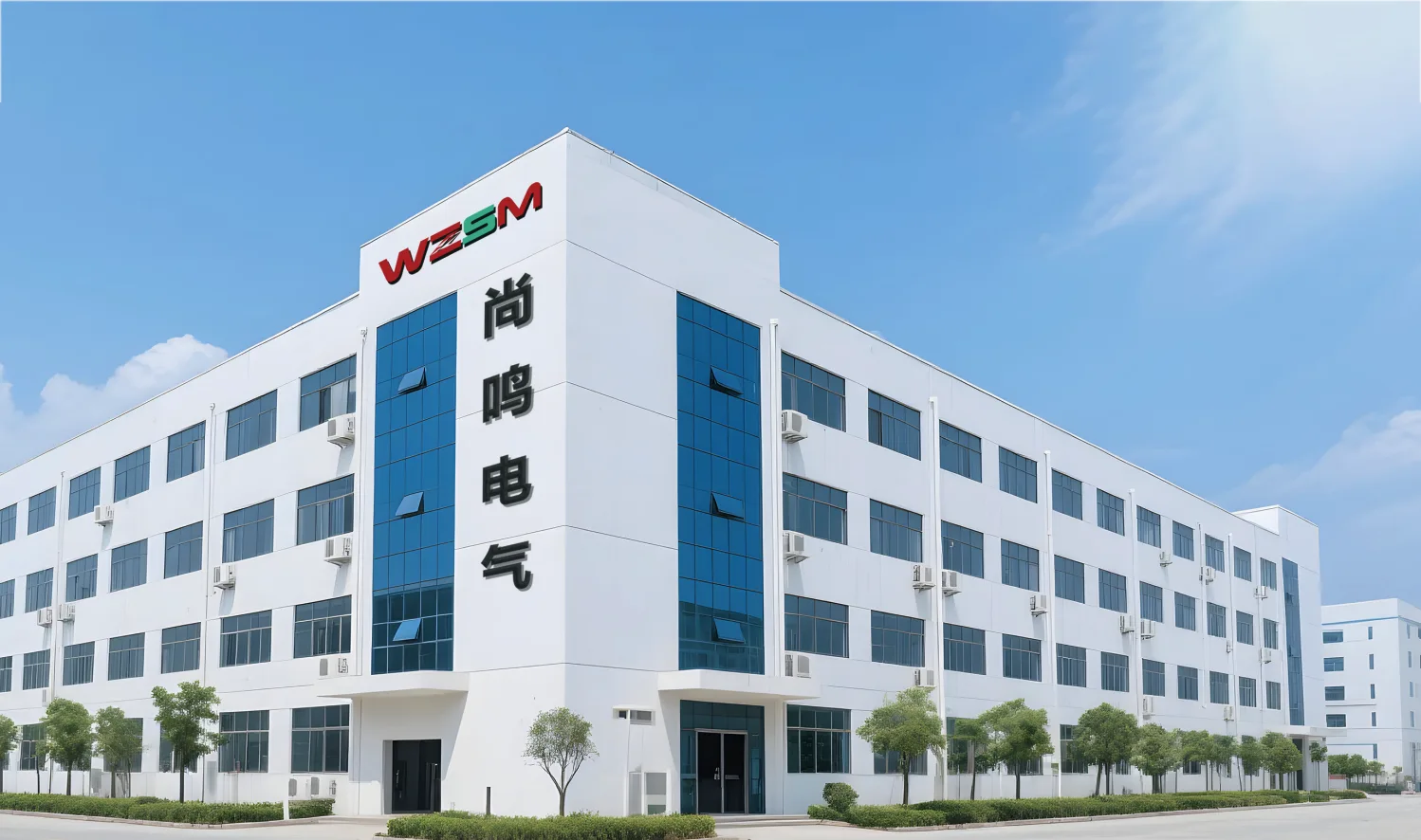

Wenzhou Shangming Electric Co., Ltd. birinci sınıf elektrikli ekipmanların lider üreticisi ve tedarikçisidir.

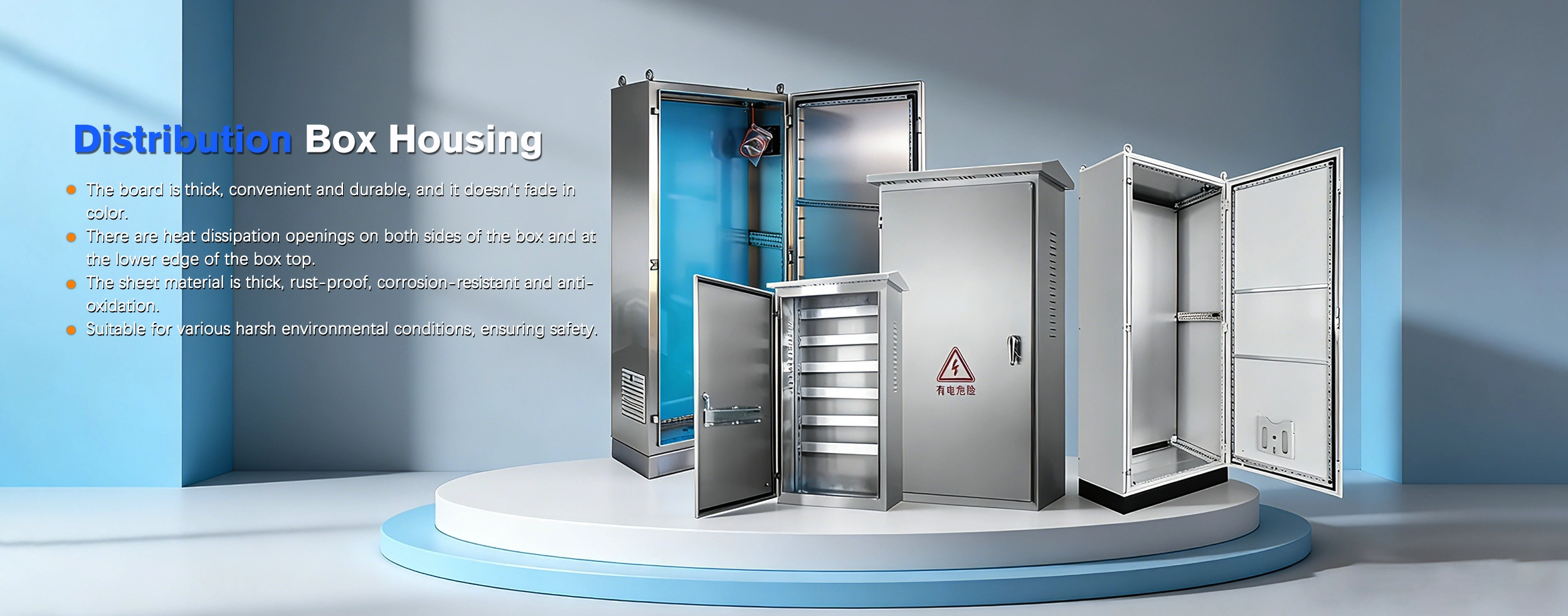

Shangmingdağıtım kutusu muhafazalarının güvenilir üreticisi ve tedarikçisidir. Kapsamlı tecrübemiz sayesinde, çeşitli malzeme ve özelliklerde ürünler sunuyoruz ve ayrıca özel ihtiyaçlarınıza göre özelleştirilmiş çözümler de sunabiliyoruz.

Temel Özellikler

1. Fiziksel Koruma: Personel ile canlı bileşenlerin kazara temasını önlerken, toz, su ve yabancı cisim girişine karşı koruma sağlar.

2. Güvenlik İzolasyonu: Yüksek gerilim ve yüksek akıma sahip ekipmanları çalışma ortamından izole ederek elektrik çarpması ve yangın riskini azaltır.

3. Bileşen Montaj Platformu: Dağıtım kutusu muhafazasında, devre kesiciler ve elektrik sayaçları gibi bileşenlerin standart kurulumunu kolaylaştırmak için DIN rayları, montaj braketleri ve önceden delinmiş delikler bulunur.

4. Elektromanyetik Koruma: Harici elektromanyetik parazitin dahili kontrol devresi üzerindeki etkisini en aza indirir.

5. Çevresel Uyumluluk: Çeşitli malzemelerin ve koruma derecelerinin kullanılması sayesinde muhafaza, iç mekan, dış mekan ve endüstriyel ortamlar da dahil olmak üzere çok çeşitli ortamlar için uygundur.

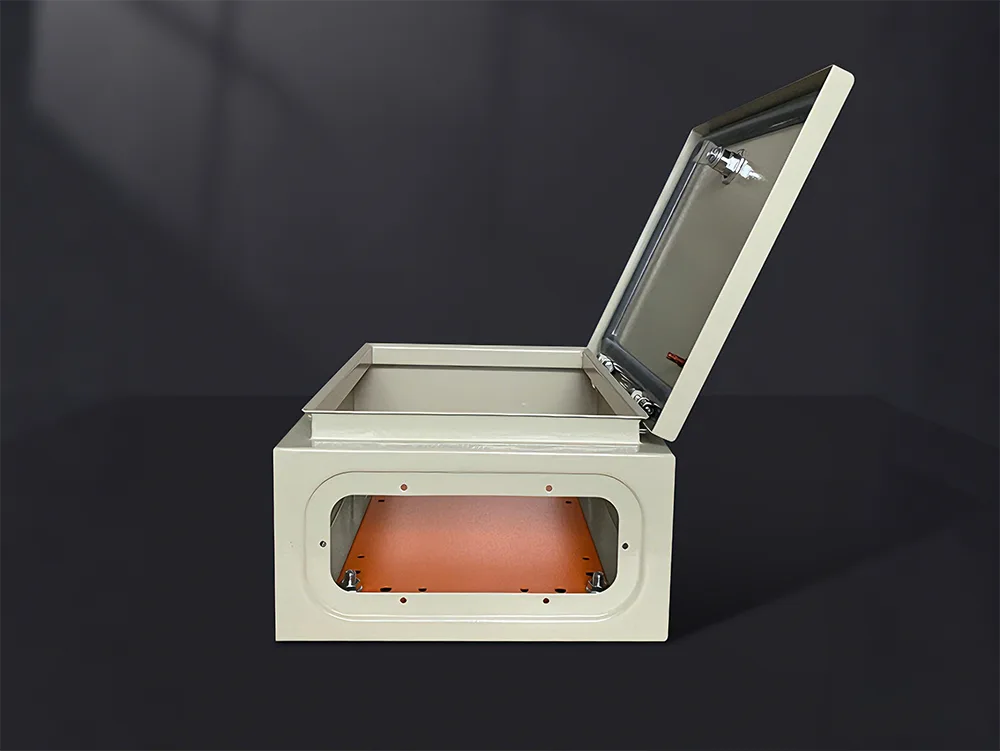

Yapısal Bileşenler

Dolap Kapısı: Şeffaf ve masif kapı seçenekleri mevcuttur; özel konfigürasyonlar Shangming'de mevcuttur.

Montaj Plakası: Bileşenleri içten sabitlemek için kullanılan metal bir plaka; kabinin dışına montajı kolaylaştırmak için çıkarılabilir.

Nakavtlar: Çeşitli çaplardaki kabloları barındıracak şekilde tasarlanmış önceden delinmiş kablo giriş portları.

Sızdırmazlık Contası: Kapı panelinin çevresini kaplayan, belirtilen IP koruma sınıfının sağlanmasında kritik unsur görevi gören oldukça elastik bir conta.

Topraklama Cıvatası: Metal mahfazanın güvenilir bir şekilde topraklanmasını sağlamak ve böylece mahfazaya elektrik enerjisi verilmesini önlemek için gereklidir.

Uygulama Senaryoları

I. Alçak Gerilim Güç Dağıtım Sistemlerinin Kurulması

Dağıtım Kutusu Muhafazalarımız ticari binalar, konut katları ve halka açık alanlarda güç dağıtımı için dağıtım kutuları olarak hizmet eder.

Devre kesiciler ve kaçak akım cihazları gibi bileşenler için montaj platformları görevi görürler, standartlaştırılmış kablolama ve güvenlik korumasını kolaylaştırırken, güç dağıtım sisteminin genel düzenini ve güvenliğini artırırlar.

II. Endüstriyel Ekipman ve Otomasyon Kontrolü

Makineler için kontrol kutuları, otomatik üretim hatları için kontrol kabinleri ve PLC kontrol sistemleri için muhafazalar olarak işlev görürler.

Dahili olarak kontaktörler, röleler ve kontrol modülleri gibi bileşenleri barındırırlar ve bu elektrikli ekipmanı toz ve yağ kirliliğinden korurken ekipman entegrasyonunu ve bakımını kolaylaştırırlar.

III. Dış Mekan Enerji Dağıtımı ve Mühendislik Projeleri

Geçici dış mekan elektrik kutuları, şantiyeler için güç dağıtım üniteleri ve yol aydınlatması için kontrol kutuları olarak hizmet ederler.

Bu uygulamalar için özelleştirilmiş bir ürüne ihtiyacınız varsa suya, toza ve yağmura karşı dayanıklılık sağlamak için yüksek bir koruma derecesi (örn. IP54 / IP65) seçmenizi öneririz.

IV. Fotovoltaik ve Yeni Enerji Sistemleri

Shangming aşağıdakiler için muhafazalar sunuyor:PV birleştirici kutular, şebekeye bağlı PV kabinleri ve enerji depolama sistemleri için kontrol kutuları.

Yeni enerji ekipmanlarının temel muhafazası olan bu muhafazalar, koruma, izolasyon ve montaj alanı sağlayarak uzun süreli dış mekan işletimi gereksinimlerini destekler.

V. İletişim ve Altyapı

İletişim ekipmanlarına yönelik kontrol kutularını, alçak gerilim sistemlerine yönelik dağıtım kutularını, gözetim sistemlerine yönelik güç kaynağı kutularını ve daha fazlasını özelleştirmek için bizimle iletişime geçebilirsiniz.

Bu, iletişim güç ekipmanının korunmasını sağlar, dış müdahaleleri ve çevresel etkileri önler ve genel sistem kararlılığını artırır.

Dağıtım Kutusu Muhafazası Seçerken Hangi Faktörler Dikkate Alınmalıdır?

1. Boyutlar ve Özellikler

Seçim yaparken sadece bileşenlere tam olarak uyan bir pano seçmenizi önermiyoruz. İç bileşenlerin kapladığı alan taban plakası alanının %80'ini geçmemelidir. Alanın geri kalan %20'si kablolama, ısı dağıtımı ve gelecekteki olası genişleme için ayrılmıştır; bu nedenle seçiminizde her zaman biraz boşluk payı bırakmalısınız.

Derinlik konusunda, devre kesicilerin (çalıştırma kolları dahil), kablo kanallarının ve mahfaza kapısının toplam derinliğini hesaba katmalısınız. Bu, önemli derinlik gereksinimleri olan yüksek akım kompakt devre kesiciler için özellikle kritiktir; bunun dikkate alınmaması kapının düzgün kapanmasını engelleyebilir.

2. Koruma Derecesi (IP Kodu)

Lütfen kurulum ortamının ciddiyetine göre uygun koruma derecesini seçin:

Kapalı Ofisler/Koridorlar: IP30 – IP40 yeterlidir.

Endüstriyel Atölyeler: Toza ve sıçrayan suya karşı koruma sağlamak için IP54 önerilir.

Dış Mekan/Fotovoltaik Sistemler: IP65 veya üstü zorunludur ve kapı dikişlerinde sürekli, entegre bir sızdırmazlık contası bulunmalıdır.

3. Malzeme ve Korozyon Direnci

Soğuk Haddelenmiş Çelik: Çoğu kuru iç ortam için uygun, en çok yönlü seçenek.

Paslanmaz Çelik (304/316): Tuz spreyine yüksek oranda maruz kalan ilaç, gıda işleme ve kıyı ortamları için uygundur. Paslanmaz çelik 316, 304'e kıyasla üstün korozyon direnci sunar.

4. Termal Yönetim

Isı yönetimi genellikle yüksek güçlü dağıtım kutularının gözden kaçan bir yönüdür. Seçiminizi aşağıdaki senaryolara göre yapmanızı öneririz:

Pasif Soğutma: Muhafaza içerisinde üretilen ısı minimum düzeyde ise, tamamen kapalı bir muhafaza uygundur.

Aktif Soğutma: Muhafaza değişken frekanslı sürücüler (VFD'ler), yumuşak yol vericiler veya yüksek akım kontaktörleri gibi bileşenleri barındırıyorsa, havalandırma panjurlarıyla donatılmış bir muhafaza seçmelisiniz. Bazı durumlarda eksenel soğutma fanı için önceden delinmiş montaj deliklerine sahip bir model seçmeniz bile gerekebilir.

Güneş Işığından Koruma: Dış mekan muhafazaları için, doğrudan güneş ışığının iç sıcaklıkların hızla yükselmesine neden olmasını önlemek için çift çatılı bir yapı öneriyoruz.

5. Kurulum ve Çalıştırma Kolaylığı

Kapı Açma Yönü: Kurulum sahasındaki mevcut alan göz önüne alındığında, sola açılan kapının mı yoksa sağa açılan kapının mı daha uygun olduğunu belirleyin. Shangming'in bazı üst düzey muhafazaları, ters çevrilebilen kapılara sahiptir (soldan veya sağdan açılacak şekilde yapılandırılabilir).

Kablo Girişi/Çıkışı: Kabloların muhafazanın üstünden mi yoksa altından mı girip çıkacağını onaylayın. Çıkarılabilir flanş plakasıyla donatılmış bir muhafaza seçmenizi öneririz; Flanş plakasına kablo giriş delikleri açılması daha fazla esneklik sunar ve doğrudan mahfaza gövdesine delmeye kıyasla üstün bir sızdırmazlık sağlar.

Kilit Tipi: Standart endüstriyel üçgen kilit, anahtarlı gömme kilit veya yangın emniyet kamlı kilit.

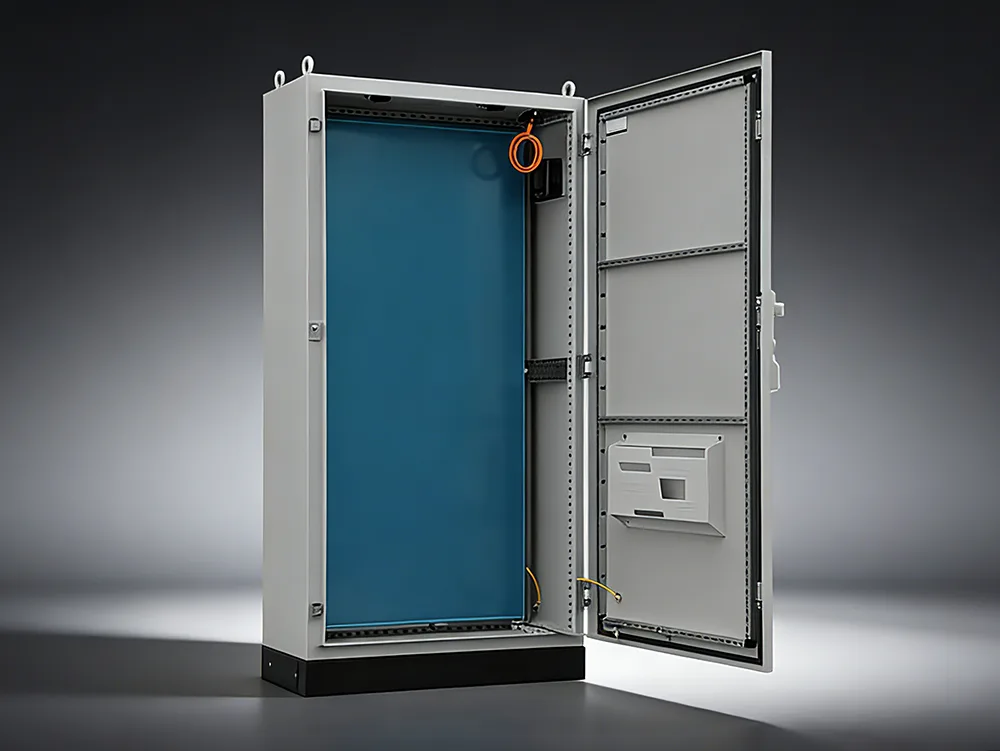

Çeşitli türlerin yanı sıradağıtım kutusu muhafazaları, Shangming ayrıca yüksek kaliteli ürün serimizin önemli bir bileşeni olan, zeminde duran güç dağıtım kabini muhafazaları da sunmaktadır. Tek elden özelleştirilmiş çözümlerden ve doğrudan fabrikadan fiyatlandırmadan yararlanmak için bizi uzun vadeli tedarikçiniz olarak seçin.

Temel Özellikler

Yüksek Yük Taşıma Kapasitesi: Zemin tipi güç dağıtım kabini muhafazalarımız için genellikle, yapıyı oluşturmak üzere kaynaklanmış veya monte edilmiş, 2,0 mm veya daha kalın soğuk haddelenmiş çelik plakalar kullanırız. Bu sağlam yapı, kabinin ağır çerçeve tipi devre kesicileri, geniş kesitli bakır baraları ve transformatör kablolarını güvenli bir şekilde desteklemesini sağlar.

Modüler Tasarım: İç kısım, çapraz kirişlerin ve montaj plakalarının özel gereksinimlere uyacak şekilde esnek şekilde ayarlanmasına olanak tanıyan modüler bir delik modeli sistemine sahiptir. Bu tasarım, gerektiğinde uygun yükseltmeleri ve genişletmeleri kolaylaştırır.

Havalandırma ve Isı Dağıtımı: Kabin içinde tipik olarak mevcut olan yüksek akım seviyeleri göz önüne alındığında, etkili hava akışını sağlamak için muhafaza üstte egzoz delikleri ve altta hava giriş delikleri ile donatılmıştır. Ek olarak müşteriler, basınçlı hava soğutma sistemini ürüne entegre etmek için özel bir konfigürasyon talep edebilir.

Ortak Kabin Sınıflandırmaları

Yerde duran dolaplar, yapısal şekillerine göre öncelikle iki ana kategoriye ayrılır:

1. Sabit Tip

Özellikleri: Dahili bileşenler destek braketleri aracılığıyla sağlam bir şekilde monte edilmiştir; kablolandıktan sonra hareket ettirilemezler.

Uygulamalar: Basit bir yapıya ve düşük maliyete sahiptir; genellikle sürekli güç kaynağı gereksinimlerinin çok katı olmadığı ortamlarda kullanılır.

Temsili Model: GGD tipi AC Alçak Gerilim Güç Dağıtım Kabini.

2. Çekmeceli Tip / Çıkarılabilir Tip

Özellikleri: Her bir devre, ayrı, bağımsız bir çekmece ünitesinin içine yerleştirilmiştir.

Uygulamalar: Bakım için son derece uygundur. Belirli bir devre arızalanırsa, ilgili çekmece ana güç kaynağını kesmeye gerek kalmadan kolayca çıkarılabilir ve yenisiyle değiştirilebilir.

Temsili Modeller: GCK, GCS ve MNS tipi Gelişmiş Güç Dağıtım Kabinleri.

Yerde Duran ve Duvara Monte Dağıtım Kutuları: Fark Nedir?

Ürün Seçimi ve Konfigürasyon Önerileri

Özel proje gereksinimlerinize göre, satış öncesi aşamada,Shangmingsizin için en uygun konfigürasyonu önerecektir. Genel olarak en sık desteklediğimiz uygulama senaryoları, ilgili yapılandırma önerileriyle birlikte aşağıda listelenmiştir.

1. Endüstriyel Ana Güç Dağıtımı

Önerilen Yapılandırma:

Kabin Boyutları: 1800–2200mm (Y) × 600–1000mm (G) × 600–1000mm (D)

Malzeme: Soğuk haddelenmiş çelik sac (≥1,5mm)

Koruma Derecesi: IP30 / IP40

Yapı: Tek kabinli veya akuple kabinetler (modüler/bölünebilir)

İç Mekan : ACB / MCCB + Busbar Sisteminin montajı için tasarlanmıştır.

2. Kuvvetli Akım / Ana Giriş Hattı Sistemleri

Önerilen Yapılandırma:

Genişlik: ≥800mm

Derinlik: ≥800mm

Yapı: Çift kapılı veya çok kapılı tasarım

İç Mekan: Yüksek akımlı bakır baraları destekler; üst veya alt kablo girişi için ayrılmış alan içerir.

3. Otomasyon Kontrol / PLC Kontrol Kabinleri

Önerilen Yapılandırma:

Boyutlar: 1600–2000 mm (Y)

Malzeme: Toz boyalı çelik sac / Paslanmaz çelik

Koruma Derecesi: IP40 / IP54

İç: Montaj plakası + DIN rayları

4. Dış Mekan Uygulamaları

Önerilen Yapılandırma:

Koruma Derecesi: IP54 / IP65

Malzeme: Paslanmaz çelik (304/316) veya dış mekana uygun toz boyalı çelik

Özellikler: Yağmur geçirmez gölgelik + Sızdırmazlık şeritleri + Yoğuşma önleyici tasarım

5. Yüksek Aşındırıcı Ortamlar

Önerilen Yapılandırma:

Malzeme: 304/316 Paslanmaz çelik

Koruma Derecesi: IP55+

Yüzey İşlem: Korozyon önleyici kaplama

Dikili Güç Dağıtım Kabini Muhafazasında Rutin Bakım Nasıl Yapılır?

1. Temizleme ve Toz Giderme

Kabinin içinde biriken tozu temizlemek için kuru, dokumasız bir bez ve elektrikli süpürge kullanın; ıslak bezlerin kullanılması veya doğrudan basınçlı hava üflenmesi kesinlikle yasaktır.

Baraları, yalıtkanları, devre kesici ark kanallarını ve havalandırma kanallarını temizlemeye özellikle dikkat edin.

2. Elektrik Bağlantılarının Sıkılması

Tüm cıvatalı bağlantı noktalarında gevşeklik olup olmadığını kontrol edin; bunları belirtilen tork değerlerine göre yeniden sıkmak için bir tork anahtarı kullanın.

Oksidasyon veya ark hasarı belirtileri tespit edilirse terminaller cilalanmalı veya değiştirilmelidir.

3. Bileşen Fonksiyonel Testi

Devre Kesiciler: Manuel açma ve kapama işlemlerinin sorunsuz olduğunu ve tetikleme mekanizmasının duyarlı olduğunu doğrulayın.

Kontaktörler/Röleler: Kontakların durumunu aşınma açısından inceleyin ve bobin direncinin normal aralıkta olduğunu doğrulayın.

Kapasitörler: Kapasitans bozulması, şişkinlik veya elektrolit sızıntısı belirtileri olup olmadığını kontrol edin.

SPD'ler (Aşırı Gerilim Koruma Cihazları): Durum göstergesi penceresinin yeşil olduğunu ve bozulma göstergesinin tetiklenmediğini doğrulayın.

4. Yalıtım Performans Testi

Aşağıdakileri ölçmek ve onaylamak için 500V veya 1000V megohmmetre kullanın:

Faz-faz izolasyon direnci: ≥ 1 MΩ;

Faz-toprak izolasyon direnci: ≥ 1 MΩ;

Ölçülen değerler bu standartların altına düşerse nem girişi veya kirlenme gibi olası nedenleri araştırın.

5. Mekanik Yapı Bakımı

Çekmece tipi ünitelerin kılavuz raylarını ve kilitleme mekanizmalarını yapışma veya takılma olmadığından emin olmak için inceleyin. Hareketli parçaları elektrikli ekipmanlar için özel olarak tasarlanmış gres kullanarak yağlayın.

"Beş Önleme" (birbirine kilitleme) güvenlik mekanizmalarının işlevselliğini periyodik olarak doğrulayın.

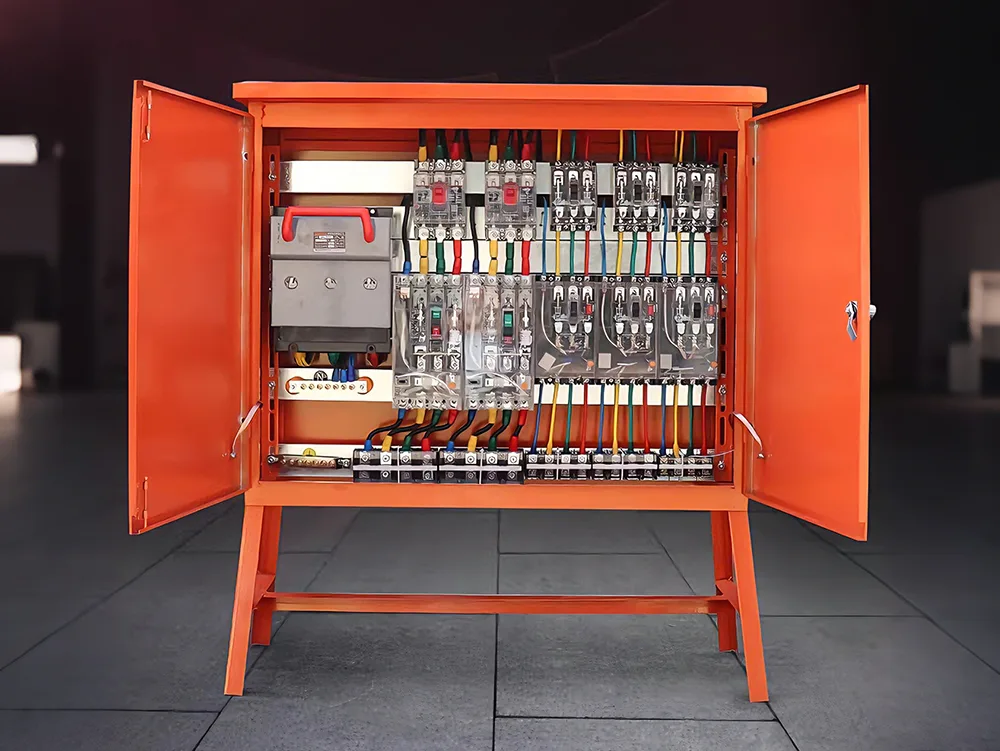

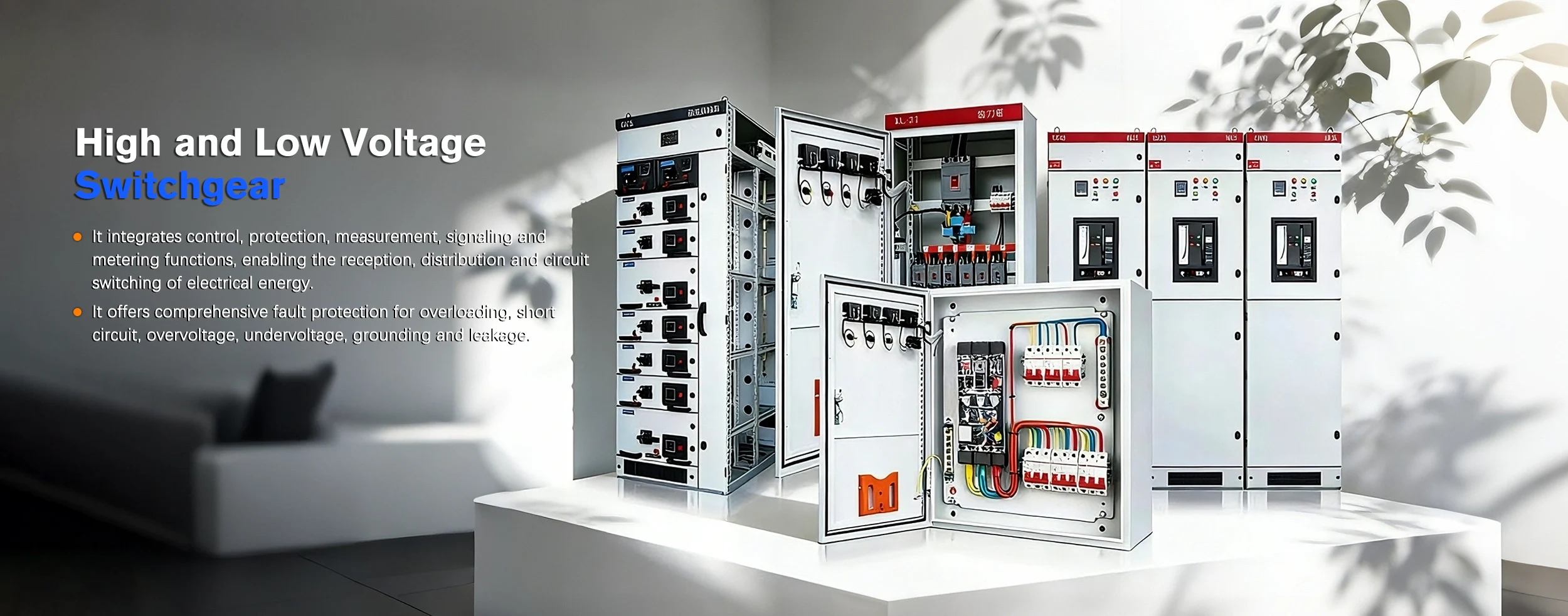

Hala Yüksek ve Alçak Gerilim Şalt Cihazları konusunda güvenilir bir üretici ve tedarikçi mi arıyorsunuz? SeçmekShangming ElektrikÇin'den. Profesyonel ürünler ve hizmetler sağlıyoruz, çeşitli standart dışı özelleştirme taleplerini destekliyoruz ve özel proje ihtiyaçlarınız için özel çözümler sunuyoruz.

Ürün Kategorileri

1. Yüksek Gerilim Şalt Sistemi

Bu kategori, nominal gerilimi 3 kV ile 35 kV ve üzeri arasında değişen ekipmanı içerir. Başlıca işlevi elektrik enerjisini almak ve dağıtmaktır; ayrıca enerji hattında arıza olması durumunda röle koruma cihazlarıyla birlikte çalışarak binlerce ampere ulaşan kısa devre akımlarını hızla keser.

Anahtar Bileşenler:

Yüksek gerilim devre kesicileri (vakumlu veya SF6 tipi): Temel ark söndürme elemanları olarak görev yapar.

Ayırıcılar (İzole edici anahtarlar): Bakım sırasında güvenliği sağlamak için görünür bir fiziksel hava boşluğu sağlar.

Akım/Gerilim Transformatörleri: Enstrümantasyon ve ölçüm amacıyla yüksek gerilim sinyallerinin alçak gerilim sinyallerine dönüştürülmesi.

Tipik Modeller: KYN28 (Metal kaplı çekmeceli tip), XGN (Sabit tip halka ana ünite).

2. Alçak Gerilim Şalt Sistemi

Bu kategori, nominal gerilimi 1000 V veya daha düşük olan ekipmanı içerir. Birincil işlevi, bir güç sistemi içindeki son aşama dağıtımını yönetmektir. Transformatörler tarafından azaltılan elektrik enerjisini çeşitli katlara, üretim hatlarına veya güçle çalışan ekipmanlara dağıtır.

Anahtar Bileşenler:

Havalı Devre Kesiciler (ACB'ler): Ana giriş hatları veya yüksek kapasiteli çıkış hatları için kullanılır.

Kalıplanmış Kutulu Devre Kesiciler (MCCB'ler): Branşman devrelerinin korunması için kullanılır.

Kondansatör Kompanzasyon Kabinleri: Sistemin güç faktörünü iyileştirmek ve elektrik maliyetlerini düşürmek amacıyla kullanılır.

Tipik Modeller:GGD (Sabit tip), GCK/GCS/MNS (Çekmeceli/Çekmeceli tip).

Yüksek Gerilim ve Alçak Gerilim Serileri: Bir Karşılaştırma

Uygulama Senaryoları

Yüksek ve Alçak Gerilim Anahtarlama Cihazlarımız geniş bir uygulama alanına sahiptir ve farklı işlevleri yerine getirmek için sıklıkla tek bir ayar içerisinde aynı anda dağıtılabilir. Özel gereksinimlerinize göre uyarlanmış eksiksiz bir çözümü özelleştirebilirsiniz.

Yaygın Arızalar ve Sorun Giderme Çözümleri

Shangming, kapsamlı satış sonrası teknik destek hizmetleri sağlayan profesyonel bir üreticidir. Ayrıca, ürünlerimizin teslimatıyla birlikte, eksiksiz bir denetim belgeleri setinin yanı sıra çalıştırma ve bakım yönergelerini de sağlıyoruz. Referans olması amacıyla aşağıda sık karşılaşılan sorunların bir listesini derledik.

1. Yüksek Gerilim Şalt Cihazlarıyla İlgili Yaygın Sorunlar

Belirti 1: Kısmi Deşarj ve Tıslama Sesleri

Nedenleri: Yalıtım bileşenlerine nem girişi; sızıntı deşarjına yol açan yüzey tozu birikmesi; veya bara bağlantı noktalarındaki çapaklardan kaynaklanan korona deşarjı.

Çözümler:

1. Çevresel Kontrol: Kabin içindeki ısıtma ve nem alma ünitelerinin düzgün çalıştığını doğrulayın.

2. Enerjisiz Temizleme: İzolatörleri ve burçları susuz alkol kullanarak silin.

3. Ultrasonik Algılama: Deşarj kaynağının tam yerini belirlemek için çalışma sırasında kısmi deşarj detektörü kullanın.

Belirti 2: Yüksek Gerilim Devre Kesici Kapanmıyor veya Açılmıyor

Nedenleri: Hasarlı enerji depolama motoru; yanmış kontrol devresi (bobinlerin kapatılması/açılması); veya kurumuş yağlayıcı nedeniyle mekanik bağlantı tutukluğu.

Çözümler:

İkincil Devre Denetimi: Kapama ve açma bobinlerinin direncini ölçün ve yardımcı güç kaynağı voltajının normal aralıkta olduğundan emin olun.

Mekanik Yağlama: Mekanik şanzıman bileşenlerine özel düşük sıcaklık yağlayıcısını yeniden uygulayın.

2. Alçak Gerilim Şalt Cihazlarıyla İlgili Yaygın Sorunlar

Belirti 1: Havalı Devre Kesicilerde (ACB'ler) Anormal Sıcaklık Artışı

Nedenleri: Yetersiz kontak basıncı veya birincil geçmeli kontaklarda oksidasyon; gevşek bara cıvataları.

Çözümler:

Sıcaklık İzleme: Temas noktalarını ve bağlantı noktalarını taramak için kızılötesi termal görüntüleme cihazı kullanın.

Kontak Bakımı: Sistemin enerjisini kesin, ACB'yi çekin, kontaklardaki oksidasyon katmanlarını temizleyin ve elektrik kontak gresi uygulayın.

Belirti 2: Reaktif Güç Kompanzasyon Kabinlerinde Şişkinlik veya Yırtık Kondansatörler

Nedenleri: Sistemdeki aşırı harmonik içeriği; veya kapasitörlerin sık anahtarlama işlemlerinden kaynaklanan aşırı ısınma.

Çözümler:

Kapasitör Değişimi: Kısa devreye yol açabilecek elektrolit sızıntısını önlemek için şişmiş kapasitörleri derhal değiştirin.

Seri Reaktörlerin Kurulumu: Harmonikleri bastırmak için kompanzasyon devresi içerisine seri reaktörler monte edin.

3. Genel Arızalar

Belirti: Yoğuşma—dolabın iç duvarlarında oluşan su damlacıkları ve yalıtım bileşenlerinin yüzeylerinde görünen parlama izleri ile karakterize edilir.

Çözüm:

Sızdırmazlık: Kabinin altındaki kablo giriş açıklıkları, kablo kanalından nem girişini engellemek için yangına dayanıklı macun kullanılarak tamamen kapatılmalıdır.

Akıllı Yükseltme: Geleneksel ısıtma panellerinin yerine yoğuşma nem alma cihazıyla eşleştirilmiş otomatik bir sıcaklık ve nem izleme sistemi kurun.
