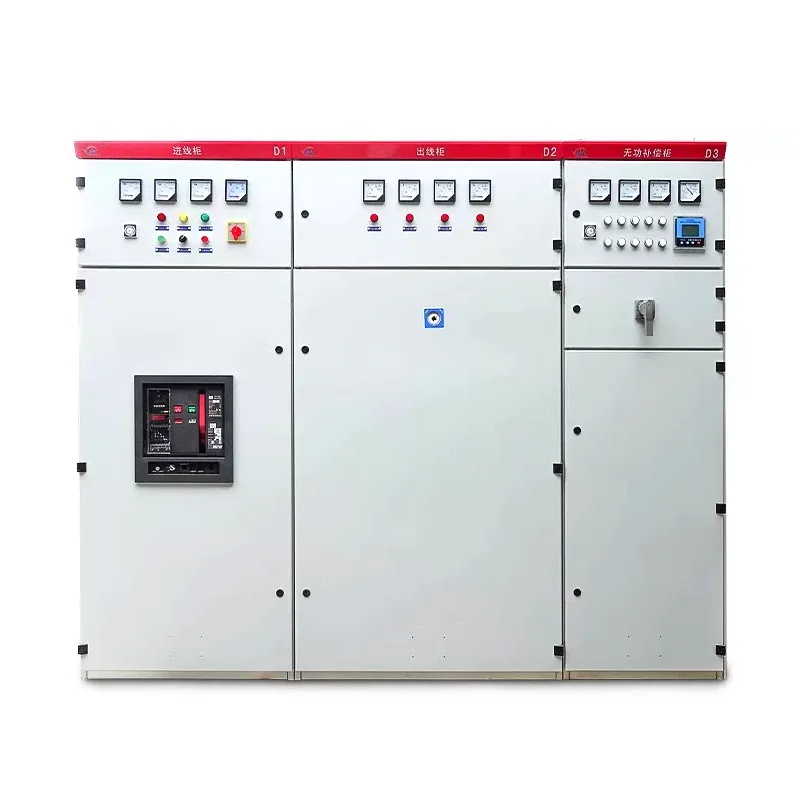

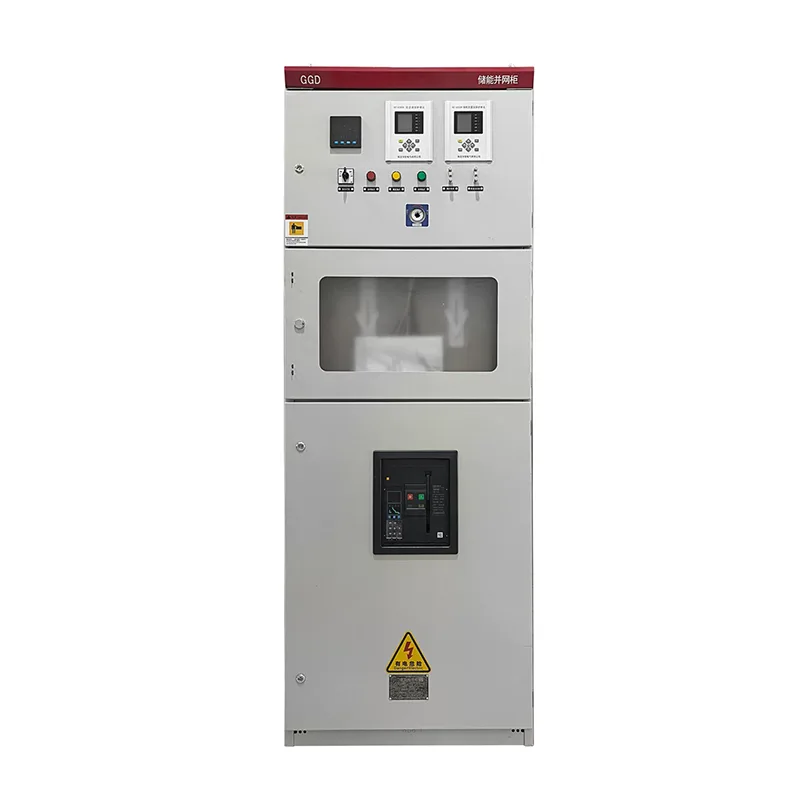

GGD AC Alçak Gerilim Hücresi

GGD AC Alçak Gerilim Şalt Cihazı, yaygın olarak kullanılan bir alçak gerilim komple güç dağıtım ünitesidir. Yüksek güvenilirliği, kurulum ve bakım kolaylığı ve rekabetçi fiyatıyla maliyetten tasarruf etmenize yardımcı olur. Tedarikçiniz olarak Shangming'i güvenle seçin ve endişesiz tek elden hizmet alın.

GGD AC Alçak Gerilim Hücresi Nedir?

GGD AC alçak gerilim şalt cihazı, genellikle güç dağıtım sistemlerinde ana güç dağıtımı veya alt dağıtım ekipmanı olarak kullanılan olgun ve yaygın olarak kullanılan bir alçak gerilim AC dağıtım şalt cihazıdır. Aynı zamanda Shangming'in toplu olarak tedarik edebileceği bir üründür.

GGD yaygın ve olgun bir alçak gerilim şalt sistemi modelidir. "Düşük voltaj", bu ürünün AC 380V/400V gibi düşük voltajlı güç dağıtımı için kullanıldığını belirtir. Güç dağıtım sisteminin güvenli ve istikrarlı çalışmasını sağlamak için devre kesicileri, baraları, koruma ve kontrol bileşenlerini entegre eder.

Teknik Özellikler

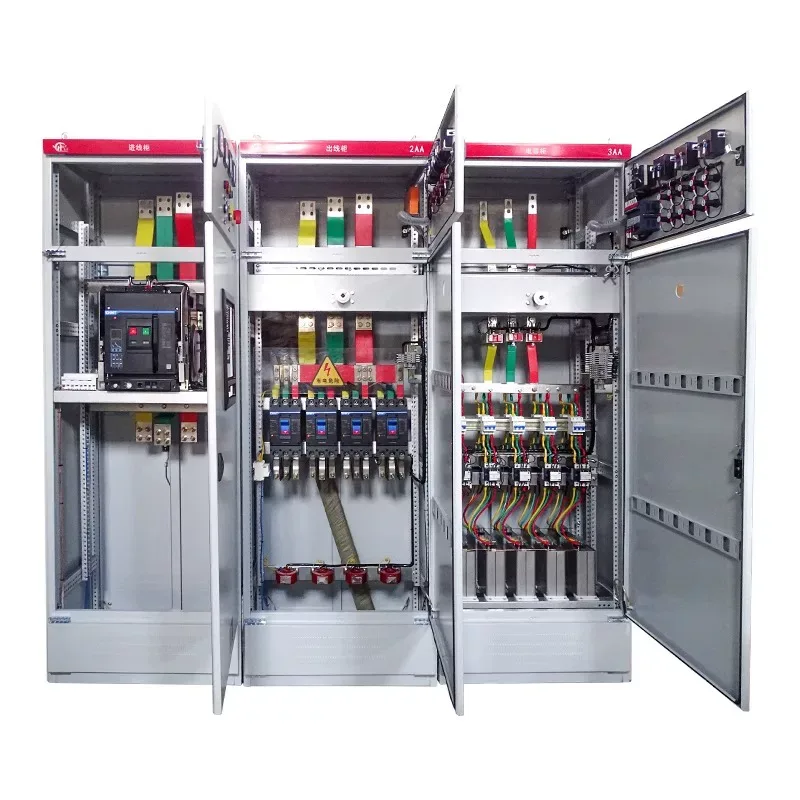

Kabin Yapısı: GGD AC alçak gerilim şalt sistemi, kısmi kaynak yoluyla soğuk şekillendirilmiş çelik bölümler kullanılarak monte edilen genel amaçlı bir kabin tasarımını benimser. Bunun sonucunda yüksek sağlamlığa ve yük taşıma kapasitesine sahip bir kabin ortaya çıkar.

Modüler Tasarım: Kabin çerçeve bileşenleri ve özel aksesuarlar, kabinin yüksek hassasiyetini ve kalitesini garantileyen çelik profil alt merkezi tarafından sağlanır.

Isı Dağıtım Sistemi: Kabinin hem üst hem de alt kısmında değişen sayıda havalandırma deliği bulunur. İçerideki elektrikli bileşenler ısı ürettiğinde sıcak hava yükselir ve üst yuvalardan dışarı atılırken, soğuk hava alt yuvalardan doldurularak doğal bir hava akışı oluşturulur.

Koruma Derecesi: Standart konfigürasyon genellikle IP30'dur. IP40 çevresel gereksinimleri karşılayacak şekilde özelleştirilebilir. Ayrıntılar için lütfen Shangming ile iletişime geçin; teknik ekibimiz bir ön kişiselleştirme analizi yapacaktır.

Neden GGD AC Alçak Gerilim Hücresini Seçmelisiniz?

Ekonomi: Çekmeceli anahtarlama donanımıyla karşılaştırıldığında, GGD AC alçak gerilim anahtarlama donanımı daha basit bir yapıya sahiptir, karmaşık çekmece kilitleme mekanizmalarını ve pahalı konnektörleri ortadan kaldırır ve bu da %30-%50 daha düşük maliyet sağlar. Ayrıca bileşenleri oldukça çok yönlüdür ve yedek parçaları kolaylıkla temin edilebilir.

Sezgisel Çalıştırma ve Bakım: GGD'nin sabit yapısı, tüm bağlantı noktalarını ve kabloları kolayca görünür hale getirerek denetimleri kolaylaştırır. Çekmece tipi şalt sisteminde zayıf konnektör teması veya ark oluşmasının potansiyel riskleriyle karşılaştırıldığında, sabit cıvatalı bağlantılar uzun süreli çalışmalarda daha yüksek güvenilirlik sunar.

Yüksek Kesme Kapasitesi: 50kA'ya kadar nominal kısa devre kesme akımı.

İyi Dinamik ve Termal Kararlılık: Bu şalt cihazı, kısa devre akımlarının oluşturduğu mekanik strese ve termal şoka dayanabilir.

Uygulama Senaryoları

GGD AC Alçak Gerilim Hücrelerinin yüksek maliyet etkinliği ve olgun teknolojisi, birçok müşterinin onları seçmesinin nedenidir. En sık işbirliği yaptığımız projeler arasında şunlar bulunmaktadır:

Trafo Merkezleri ve Enerji Santralleri: GGD, 380V nominal çalışma voltajına sahip AC 50Hz güç sistemlerinde güç dönüşümü için kullanılabilir.

Sanayi İşletmeleri: Büyük motorların kontrolünden, güç dağıtımından ve aydınlatmasından sorumludur.

Binalar: Ticari kompleksler ve yerleşim alanlarındaki ana dağıtım odaları.

Kondansatör Kompanzasyonu: Güç sistemlerinde, yani GGD tipi kompanzasyon kabinlerinde reaktif güç kompanzasyonu için yaygın olarak kullanılır.

Sipariş Bilgileri

GGD dolaplarını sipariş etmeniz gerektiğinden eminseniz lütfen hemen Shangming ile iletişime geçin ve aşağıdaki bilgileri sağlayın:

Ana Devre Şeması (Tek Devre): Dahili devre kesicilerin ve baraların yerleşimini belirlememiz gerekiyor.

Yardımcı Devre Şeması (İkinci Devre): Kontrol mantığı, gösterge ışıkları ve cihaz gereksinimleri.

Bileşen Listesi: Schneider, ABB, Chint vb. gibi belirli bir devre kesici markası belirtip belirtmediğiniz.

Kabin Rengi: Varsayılan açık gridir (RAL 7035), özelleştirilebilir.

SSS

S: Bir GGD kabinine hangi boyutta devre kesici takılabilir?

C: GGD kabinleri çok yüksek yük taşıma kapasitesine sahiptir. Ana giriş hattına 3150A ve hatta 4000A'ya kadar evrensel devre kesiciler yerleştirilebilir. Çıkış hatları, ihtiyaçlara göre kalıplanmış devre kesicilerle esnek bir şekilde düzenlenebilir.

Not: Özelleştirme sırasında, bakır bara kesit alanının nominal akımın sıcaklık artışı gereksinimlerini karşıladığından emin olmak için bara özelliklerini bizimle birlikte belirtmeniz gerekir.

S: Bu kabin tozu ve nemi önlemede ne kadar etkilidir?

C: Standart GGD kabini IP30 koruma derecesine sahiptir.

Tozlu fabrikalarda veya nemli bodrumlarda, sızdırmazlık şeritleri ve koruyucu paneller eklenerek derece IP40'a yükseltilebilir.

Ancak doğal havalandırma kanallarına dayandığından aşırı yüksek IP derecesi ısı dağılımını etkileyecektir; Koruma ve ısı dağıtımı arasında bir denge kurulmalıdır.

S: GGD kabini içindeki baralar yatay mı dikey mi döşeniyor?

C: GGD kabinleri genellikle üstte yatay bir bara düzenlemesi kullanır.

Bu düzen yalnızca kabinlerin dinamik stabilitesini arttırmakla kalmaz, aynı zamanda birden fazla GGD kabininin yatay bağlantısını da kolaylaştırır.
