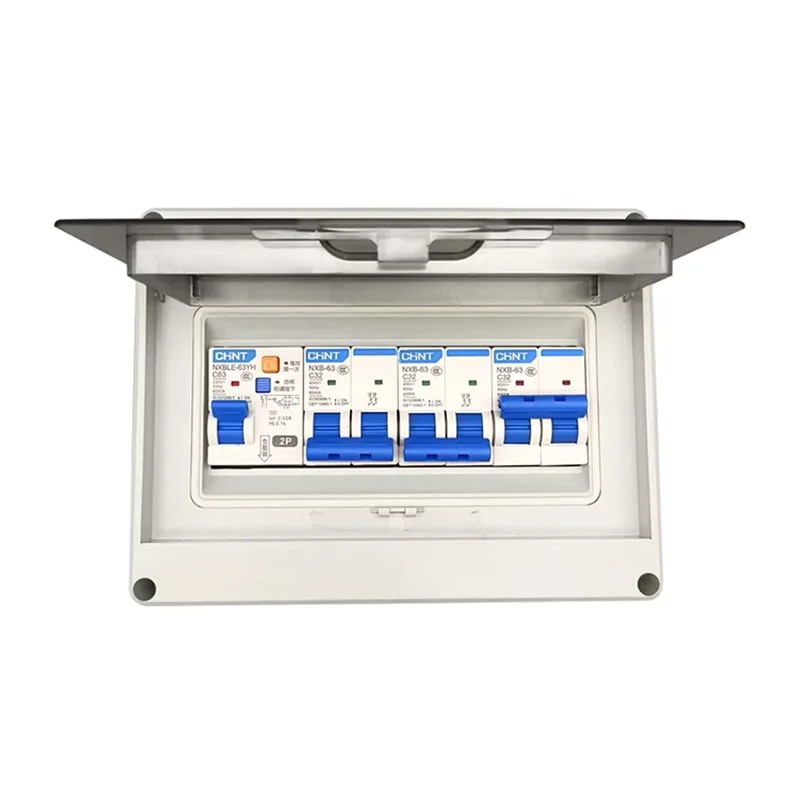

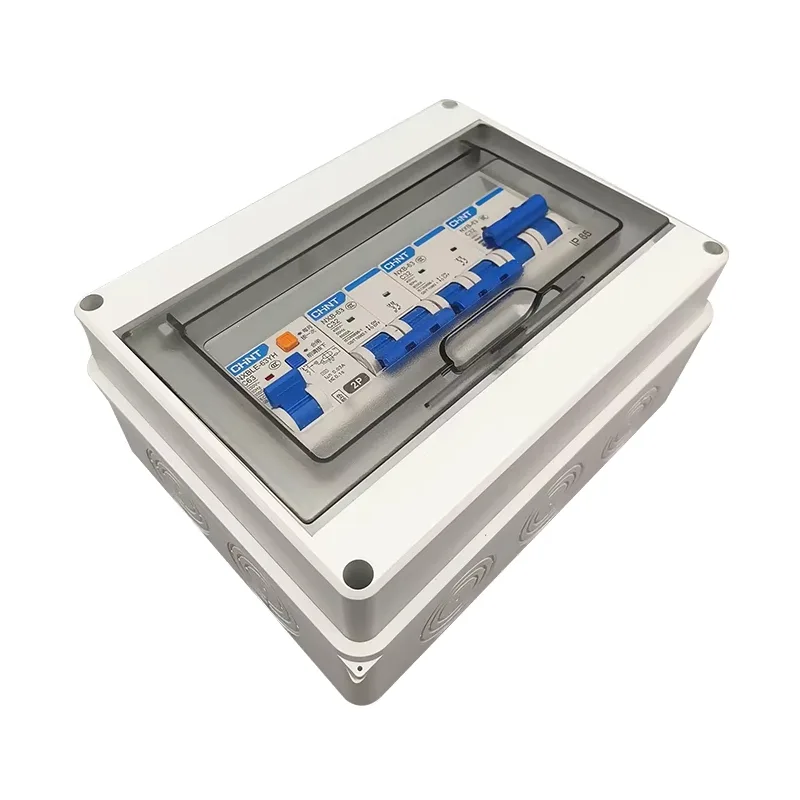

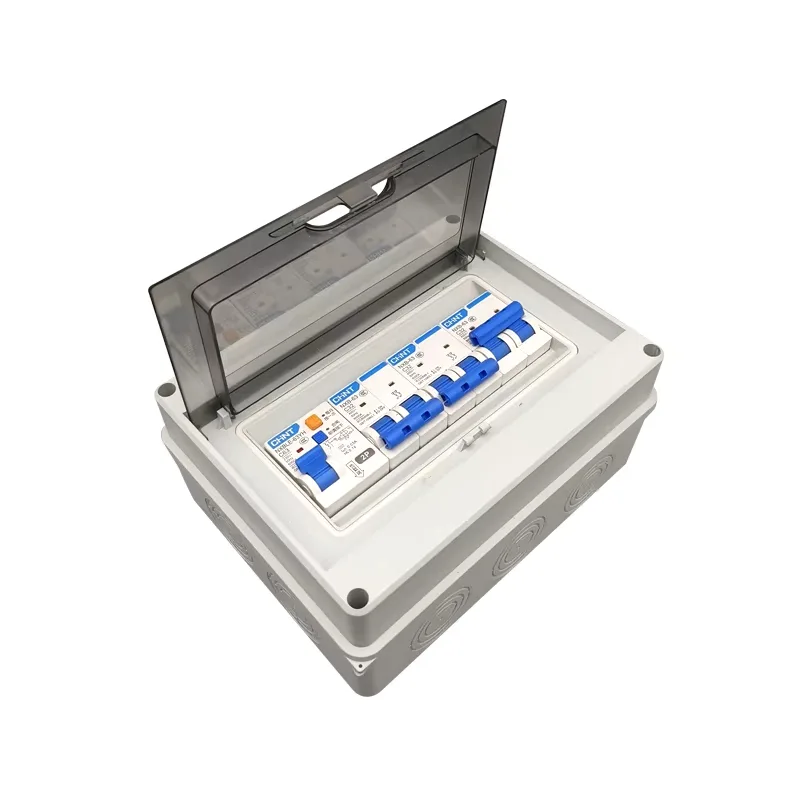

Havalı Devre Kesici Dağıtım Kutusu

Havalı devre kesici dağıtım kutusu tedarikçiniz olarak Çinli bir şirket olan Shangming'i seçmeniz, teknik desteğe ve rekabetçi fiyatlara erişmenizi sağlayacaktır. Bu dağıtım kutusu akıllı izlemeyi ve uzaktan kontrolü destekler.

Ana Fonksiyonlar

Ana Güç Kontrolü: Alçak gerilim sistemi için ana giriş anahtarı olan havalı devre kesici dağıtım kutusu, tüm bina veya üretim hattı için ana güç anahtarını kontrol etmekten, tüm güç dağıtım sisteminin açık/kapalı durumunu kontrol etmekten sorumludur.

Çoklu Koruma: Ekipman hassas üç aşamalı koruma sağlar: uzun gecikmeli aşırı yük, kısa devre kısa gecikme, anlık kısa devre ve toprak arıza koruması.

Güç İzleme: Hava devre kesicisi, voltaj, akım, frekans ve güç faktörü gibi gerçek zamanlı verileri görüntülemek için akıllı bir denetleyiciyi entegre edebilir.

Hiyerarşik Kilitleme: Hava devre kesici dağıtım kutusu, büyük ölçekli elektrik kesintilerine neden olan basamaklı açmaları önlemek, kabloları, ekipmanı ve personel güvenliğini korumak için yukarı akış transformatörleri veya aşağı akış şube dolapları ile mantıksal olarak kilitlenebilir.

Ürün Karşılaştırması: Havalı Devre Kesici Dağıtım Kutusu ve Standart Dağıtım Kutusu

Doğru Açık Havalı Devre Kesici Dağıtım Kutusu Özellikleri Nasıl Seçilir?

Doğru seçim sonraki kurulum, bakım, performans ve kullanım ömrünü iyileştirecektir. Shangming, havalı devre kesici dağıtım kutuları üreticisi olarak standart bir seçim sürecine dayalı tavsiyeler sağlar: Uygulama → Gerilim → Akım → Kısa devre kapasitesi → Yapısal form → Kabin özellikleri → Giden hat şeması → Akıllı yapılandırma → Çevresel doğrulama.

I. Başvuruyu Netleştirin

Teknik özellikleri seçmeden önce, öncelikle sisteminizdeki havalı devre kesici dağıtım kutusunun işlevini belirleyin.

Alçak gerilim ana giriş hattı dağıtım kutusu: Maksimum yüke ve maksimum kısa devre akımına karşılık gelen, tüm alçak gerilim sistemi için ana anahtar görevi görür.

Bus bağlantı dağıtım kutusu: İki bara bölümü arasındaki bağlantı için kullanılır; Önemli hususlar bağlantı kapasitesi ve çalışma frekansıdır.

Önemli yük besleyici dağıtım kutusu: Yüksek güvenilirlik ve seçici koruma gerektiren kritik ekipmanlara güç sağlar.

Farklı uygulamalar önemli ölçüde farklı spesifikasyonlar gerektirir; bu ilk adımdır.

II. Nominal Gerilimi ve Sistem Tipini Belirleyin

Ortak nominal voltajlar: AC 380V / 400V / 690V, sahadaki güç kaynağı sistemiyle tutarlı olmalıdır.

Sistem tipi: Üç fazlı üç telli / Üç fazlı dört telli. Lütfen nötr (N) hattın ve koruyucu toprak (PE) hattının gerekli olup olmadığını onaylayın.

Yanlış voltaj ve sistem tipi, ekipmanı doğrudan kullanılamaz hale getirecektir.

III. Nominal Akımı Hesaplayın ve Seçin

Gerçek yük akımını hesaplayın ve maksimum eş zamanlı çalışma koşullarına dayalı olarak tüm alt devrelerin tasarım akımını özetleyin.

Seçim yaparken, gelecekteki genişleme için genellikle %10-%30 gibi makul bir marj ayırmanızı öneririz.

Ortak ACB nominal akım değerleri: 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A–6300A.

Prensip olarak uzun vadeli çalışma akımı, ACB nominal akımının ≤ %80 ila %90'ı olmalıdır.

IV. Kısa Devre Kesme Kapasitesinin Kontrolü

Birçok müşteri devre kesici seçerken bu noktayı gözden kaçırır ancak bu çok önemlidir. Yetersiz kırma kapasitesi ciddi güvenlik tehlikelerine neden olabilir.

Kurulum noktasındaki kısa devre akımının transformatör kapasitesi, empedans ve kablo uzunluğundan hesaplanarak belirlenmesi gerekir.

Eşleşen bir kesme kapasitesi seçin: Icu / Ics ≥ sistemin maksimum kısa devre akımı.

Ortak derecelendirmeler: 50kA, 65kA, 80kA, 100kA.

V. Devre Kesici Yapısının Seçilmesi

Sabit ACB: Düşük maliyetli, bakımı elektrik kesintisi gerektirir.

Çekmece tipi ACB: Kolay bakım, kesintisiz bakımı destekler, daha çok endüstriyel projelerde kullanılır.

VI. Dağıtım Kutusu Kabini Özelliklerinin ve Yapısının Belirlenmesi

Kabin boyutları ACB özelliklerine, bara kapasitesine ve giden devrelerin sayısına bağlıdır. Ana tipler duvara monte ve zemine monte edilir.

Koruma derecesi: İç mekan: IP30 / IP40; Dış mekan: IP54 / IP65.

VII. Busbar ve Giden Hat Konfigürasyon Seçimi

Busbar özellikleri, sıcaklık artışı ve uzun süreli çalışma dikkate alınarak, anma akımı ve bakır bara kesitine göre seçilmelidir.

Giden hat devre tipleri: MCCB giden hat, MCB giden hat, direkt kablolu giden hat.

Yedek devre gerekli mi? Öyleyse, gelecekteki kapasite artırımı için yer ayırın.

VIII. Akıllı Özellikler ve Aksesuar Yapılandırması

İsteğe bağlı işlevler şunları içerir: akım, voltaj ve enerji izleme; iletişim arayüzü; uzaktan açma ve kapatma; arıza alarmı ve durum geri bildirimi.

Fabrika, veri merkezi ve kamu binası projeleri için akıllı tip önerilir.

IX. Çevresel ve Kullanım Koşullarının Doğrulanması

Lütfen aşağıdaki çevresel faktörleri doğrulayın:

Ortam sıcaklığı (yüksek sıcaklıklar için değer kaybı gerekir)

Kurulum yüksekliği

Toz, nem veya aşındırıcı gazların varlığı

Sismik tasarım gerekli mi?
