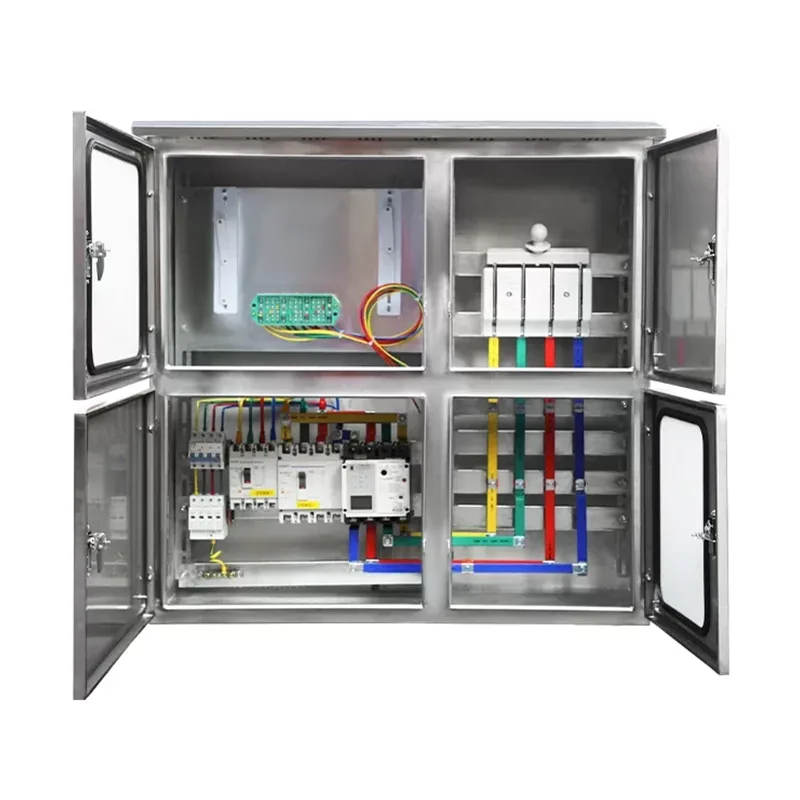

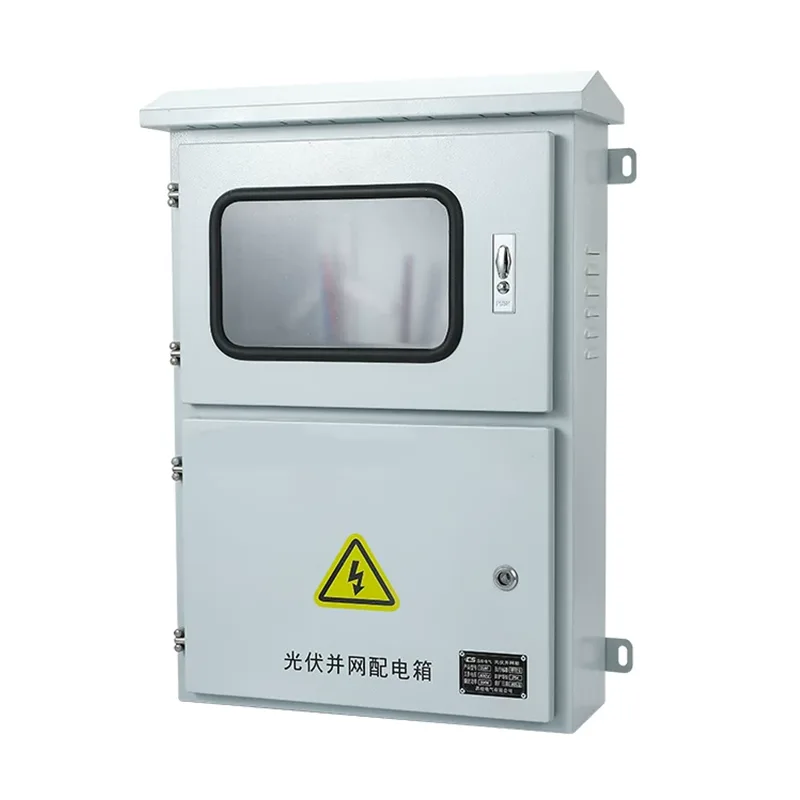

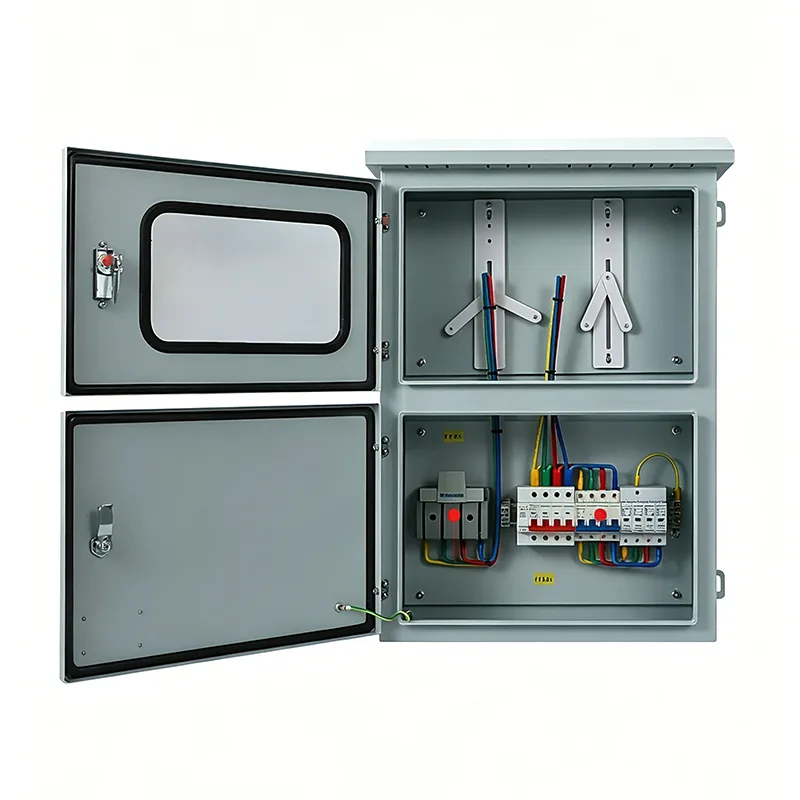

Dış Mekan Fotovoltaik Şebekeye Bağlantılı Bağlantı Kutusu

Dış mekan fotovoltaik şebekeye bağlı bağlantı kutuları, fotovoltaik enerji üretim sisteminin DC tarafı ile invertör arasında kullanılır. Bu ürünü rekabetçi bir fiyata özelleştirmek istiyorsanız Shangming'i seçebilirsiniz; güvenilir tedarikçiniz olacağız.

Temel İşlevler

Dış mekan fotovoltaik şebekeye bağlı bağlantı kutusu koruma, izolasyon ve izlemeyi entegre eder. Özelleştirilmiş devre numaralarını, markalı bileşenleri ve akıllı işlevleri destekliyoruz. Özel konfigürasyon çözümleri ve teklifler için lütfen bizimle iletişime geçin.

1. Dizi Veriyolu ve Akım Dağıtımı

PV enerji santralleri seri bağlı birden fazla güneş panelinden oluşur. Şebekeye bağlı bağlantı kutusu, yakınsak ve manevra koruma mekanizması görevi görür.

Yakınsama Fonksiyonu: İnvertöre çıkış için birden fazla diziden gelen DC gücünü tek bir veriyolunda toplayarak kablolamayı basitleştirir ve DC kablo maliyetlerinden tasarruf sağlar.

Yönlendirme Koruması: Her giriş bağımsız bir DC sigortasıyla donatılmıştır. Bir dizide kısa devre meydana geldiğinde arıza, diğer dizilerin normal güç üretimini etkilemeden o dalla sınırlıdır.

2. Yıldırım ve Aşırı Gerilim Koruması

Fotovoltaik paneller açık çatılara veya yere monte edildiklerinden yıldırım çarpmasına karşı oldukça hassastırlar. Buat içerisine entegre edilen aşırı gerilim koruyucu, hattaki anlık yüksek gerilimleri algılayarak nanosaniyeler içerisinde aşırı gerilimi toprağa deşarj edebilmektedir.

İnverterin elektronik bileşenlerine zarar verebilecek yıldırım çarpmalarını önleyerek, invertörden önceki ilk savunma hattı olarak görev yapar.

3. Güvenlik İzolasyonu ve Fiziksel Bağlantının Kesilmesi

Muhafaza, yüksek voltajlı bir DC izolasyon anahtarı veya devre kesici ile donatılmıştır. İnvertörde veya aşağı yöndeki ekipmanda bakım gerektiğinde, bağlantı kutusunun bağlantısının manuel olarak kesilmesi, bakım tarafının tamamen enerjisiz kalmasını sağlayarak personel güvenliğini korur.

Shangming'in şebekeye bağlı muhafazası yüksek performanslı ve güvenilir olup, sistem çalışırken güvenli akım kesintisine izin vererek yangına neden olabilecek tehlikeli arkların oluşmasını önler.

4. Ters Şarj Koruması

Sabah, akşam veya bulutlu günlerde farklı tellerin çıkış voltajı farklılık gösterebilir. Koruma olmadan, yüksek gerilimli diziler akımı daha düşük gerilimli dizilere geri akıtabilir.

İsteğe bağlı ters şarj diyotları mevcut olup, akımın invertöre yalnızca tek yönlü olarak akmasını sağlar, lokal aşırı ısınmayı ve hatta ters akımın neden olduğu yangını önler.

5. Çevre Koruma ve Durum İzleme

Bu ürün dış mekana kurulacağından muhafaza, yağmur suyu korozyonunu ve UV yaşlanmasını önlemek için IP65/IP66 koruma derecesine sahiptir. Dahili hassas bileşenler, elektrik santralinin 25 yıllık ömrü boyunca güvenilir bir şekilde çalışır.

İsteğe bağlı akıllı izleme işlevi, her dizinin akımını, voltajını ve iç sıcaklığını gerçek zamanlı olarak izler ve anormal güç üretimi durumunda anında alarm verir.

Dış Mekan Kullanımında Neden Fotovoltaik Şebekeye Bağlantılı Bağlantı Kutuları Su Geçirmez Olmalı?

PV sistemleri genellikle çatılara veya açık alanlara kurulur ve şebekeye bağlı bağlantı kutuları aşağıdaki ciddi zorluklara dayanmalıdır:

Aşırı sıcaklık değişimleri: Yaz sıcaklıkları 70°C'nin üzerine çıkabilirken, kış sıcaklıkları -30°C'ye kadar düşebilir.

UV radyasyonu: Açık havada güneş ışığına uzun süre maruz kalmak UV stabilitesi gerektirir; aksi takdirde yaşlanmaya eğilimlidirler.

Nem ve yoğuşma: Yağmur geçirmez olmalı ve dahili yoğuşmayı tahliye etmek ve elektrikli bileşenlerin nemlenmesini önlemek için bir havalandırma valfiyle donatılmış olmalıdır.

Bu nedenle normal kullanım için ve çalışma sırasında sık bakım yapılmasını önlemek, istikrarlı performansı ve kullanım ömrünü korumak için dış mekanda su geçirmez bir tasarım şarttır.

Uygulama Senaryoları ve Yapılandırma Önerileri

Shangming'in dış mekan fotovoltaik şebekeye bağlı bağlantı kutuları, konut çatılarından büyük ölçekli yere monteli enerji santrallerine kadar tüm fotovoltaik endüstri zinciri boyunca kullanılabilir. Yaygın senaryolara dayalı yapılandırma önerileri sunacağız.

1. Konutsal Dağıtılmış Fotovoltaik Sistemler

Bu tür kullanım oldukça yaygındır ve genellikle kırsal bölgelerdeki villaların veya müstakil evlerin çatı veya duvarlarına monte edilir. Çatıda farklı yönlerdeki birçok fotovoltaik paneli toplar ve temel yıldırımdan korunma sağlar.

Konfigürasyon Önerileri: Kutu temiz bir görünüme sahip, küçük boyutlu, 1-4 dizi girişli olmalı ve son derece hassas yangın koruma izleme sistemi ile donatılmalıdır.

2. Endüstriyel ve Ticari Çatı Üstü Elektrik Santralleri

Bu durumda ızgara bağlantılı kutu fabrika atölyelerinin, lojistik depolarının veya büyük alışveriş merkezlerinin düz çatılarına kurulur. Orta büyüklükteki enerji üretim kapasitesi için düzinelerce fotovoltaik diziyi dizi invertörüne girmeden önce önceden birleştirir.

Konfigürasyon Önerileri: Kutu, yüksek korozyon direncine, 8-16 dizi girişine ihtiyaç duyar ve genellikle bakım personelinin izleme odasında her bir branşın akımını görüntülemesini kolaylaştırmak için akıllı bir iletişim modülü içerir.

3. Büyük Ölçekli Yere Monte Elektrik Santralleri ve Güneş Çölleri

Çöllerde, dağlarda veya geniş açık alanlarda dağıtılan toplama kutularına birleştirici kutular denir. Birincil birleştirici cihazlar olarak binlerce güneş panelinden akımı toplar ve merkezi bir invertöre iletirler.

Konfigürasyon Önerisi: IP66, 1500V yüksek gerilim sistemlerine özel, ters dönmeyi önleyici diyotlar ve hassas dizi izleme işlevleriyle donatılmış ve aktif soğutma/solunum valflerine sahiptir.

4. Güneş Enerjisi + Sınır Ötesi Uygulama Senaryoları

Solar Carport'lar: Elektrikli araç şarj istasyonlarına güç sağlar. Bağlantı kutusu, aşağı yöndeki şarj istasyonlarını güneş enerjisi dalgalanmalarından korumak için otopark sütunlarına monte edilmiştir.

Tarımsal Güneş Enerjisi ve Balıkçılık Tamamlayıcı Güneş Enerjisi Sistemleri: Tarım arazileri veya balık havuzlarının üzerindeki braketlere monte edilir. Nem direnci ve asit/alkali korozyon direnci için özel gereksinimler mevcuttur; paslanmaz çelik tavsiye edilir.

Neden Bizi Seçmelisiniz?

Shangming'in kökeni, "Çin'in Elektrik Başkenti" olarak bilinen bir bölge olan Yueqing, Wenzhou, Çin'den geliyor. Yueqing'in elektrik endüstrisi kümesinin iyi gelişmiş endüstriyel zincirinden yararlanarak titiz ve verimli bir üretim ve kalite kontrol sistemi kurduk. Ürün portföyümüz, ana akım küresel elektrik standartlarına uygun 200'den fazla seri ve 6000'den fazla modeli kapsamaktadır.

Akıllı eksiksiz ekipman setlerimizi seçmek, IoT algılama ve uzaktan izleme işlevlerini entegre ederek sıcaklık, nem ve akım gibi parametrelerin gerçek zamanlı izlenmesine olanak tanır. Bu, istikrarlı çalışma ve güvenli güç kaynağı sağlar.
