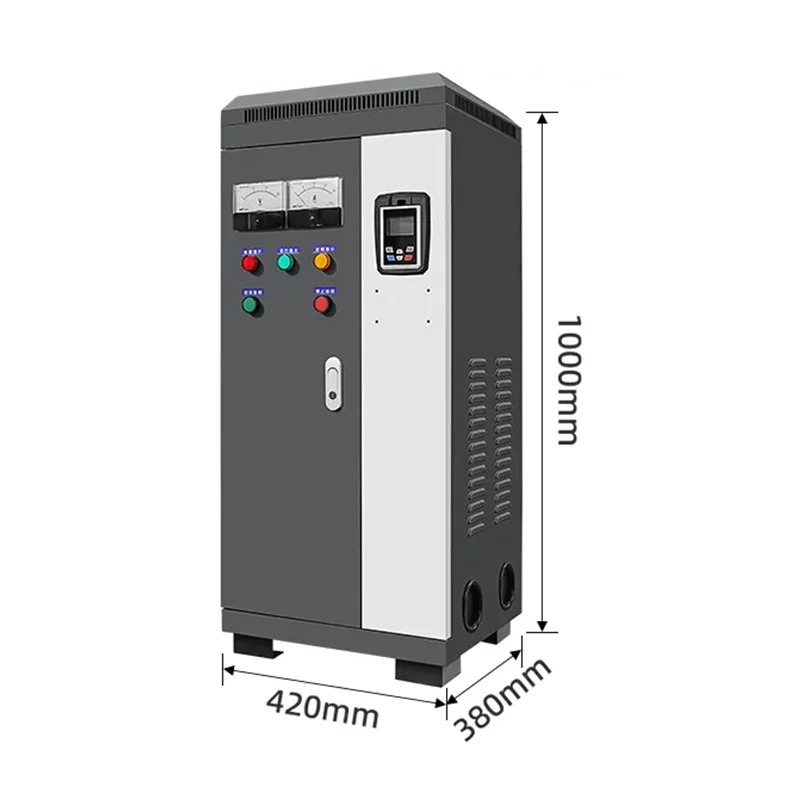

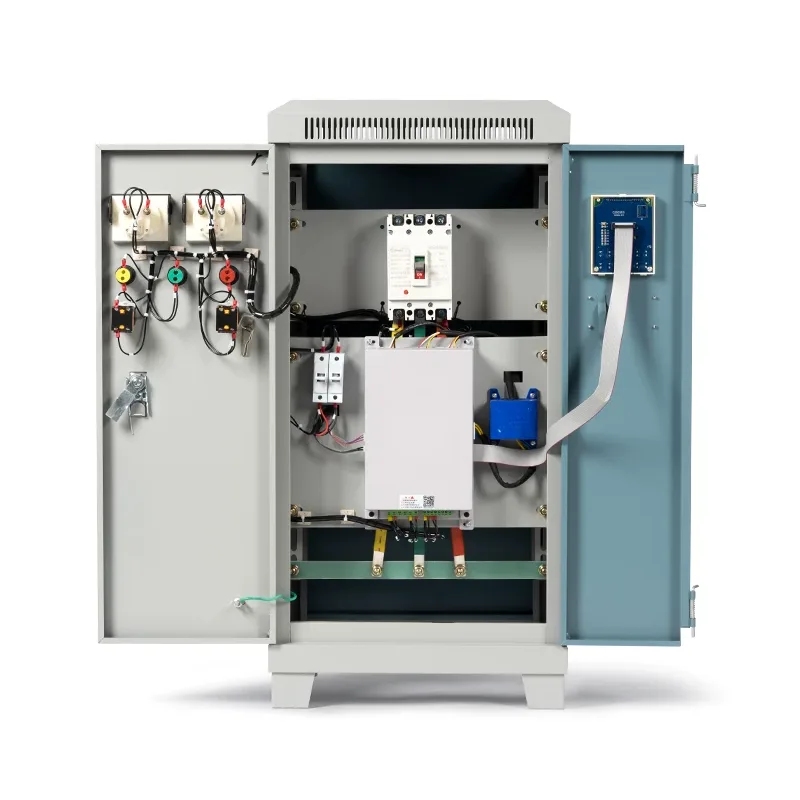

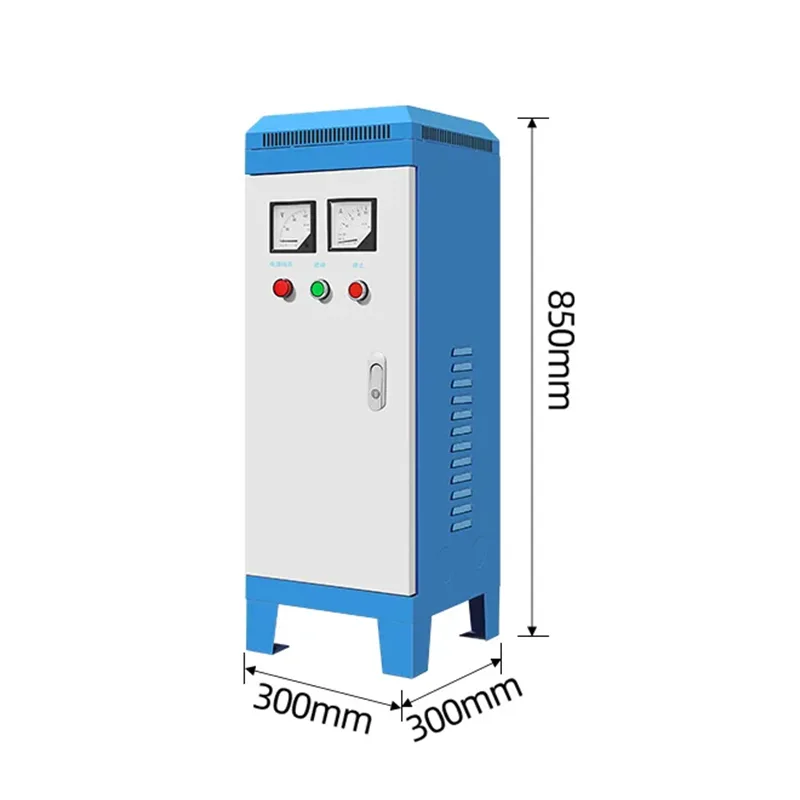

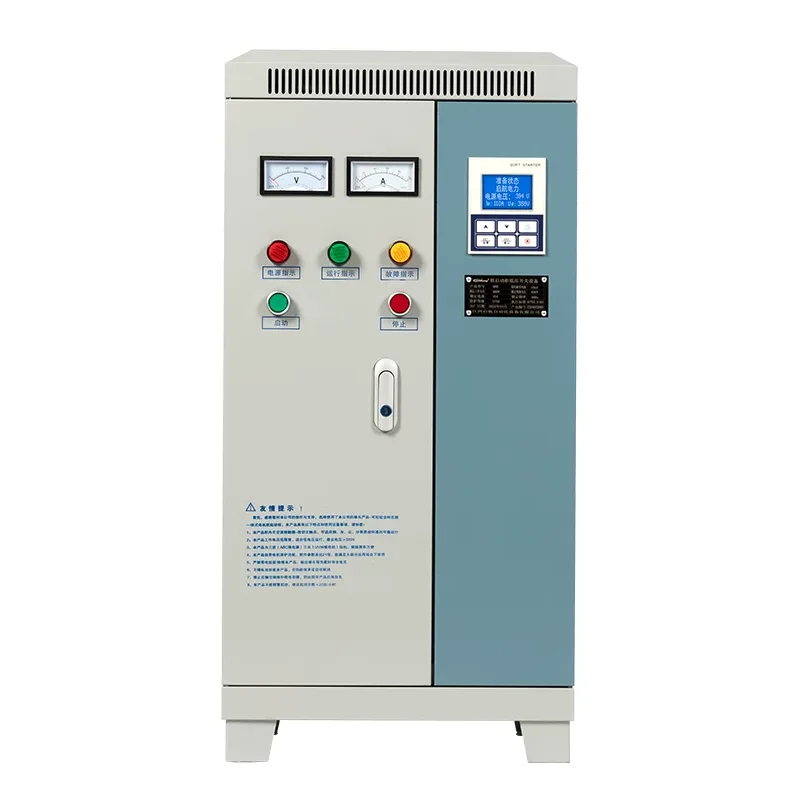

Alçak Gerilim Yumuşak Yolverici Güç Dağıtım Kabini

Shangming, Çin'den Alçak Gerilim Yumuşak Yolverici Güç Dağıtım Kabinlerinin üreticisi ve tedarikçisidir. Bu yüksek performanslı, yüksek kaliteli ekipman, yalnızca geleneksel güç dağıtım işlevlerini yerine getirmekle kalmaz, aynı zamanda yumuşak başlatma teknolojisi aracılığıyla motor başlatma akımını ve torkunu da kontrol ederek elektriksel ve mekanik şokları azaltır.

Alçak Gerilim Yumuşak Yolverici Dağıtım Kabinine Neden İhtiyaç Duyulur?

Geleneksel tam voltajla çalıştırma iki büyük sorunu beraberinde getirir:

Akım dalgalanması: Başlatma akımı, nominal akımın 5-7 katına ulaşabilir, bu da kolaylıkla şebeke voltajında ​​ani bir düşüşe neden olur, aynı hat üzerindeki diğer ekipmanları etkiler ve hatta devre kesicilerin yanlış açma yapmasına neden olur.

Mekanik aşınma: Anlık devasa tork, motor milleri, kayışlar, redüktörler veya su pompası boru hatları üzerinde çok büyük bir etki oluşturarak ekipmanın ömrünü kısaltabilir.

Bununla birlikte, düşük voltajlı yumuşak yolverici dağıtım kabinimizi seçerseniz, tristörler aracılığıyla voltajı kontrol ederek motorun sıfır voltajdan nominal voltaja sorunsuz bir şekilde yükselmesini sağlayabilirsiniz. Başlangıç ​​akımı tipik olarak nominal akımın yaklaşık 2-3 katı ile sınırlıdır.

Çalışma Prensibi

Başlatma aşamasında Alçak Gerilim Yumuşak Yolverici Güç Dağıtım Kabini, tristörlerin iletim açısını değiştirerek motora uygulanan voltajı kademeli olarak artırarak sorunsuz bir başlatma sağlar.

Başlatma sonrasında bypass kontaktörü devreye girer ve kontrollü başlatıcı dinlenme durumuna girer. Durdurma sırasında voltajın kademeli olarak azalmasını da kontrol ederek ani kapanmanın neden olduğu koç darbesi etkilerini önler.

Yumuşak yolverici kullanılmaz ve bunun yerine geleneksel bir motor kullanılırsa, başlatma sırasında akımın ani yükselmesi, voltaj düşüşü, ekipman çarpması, şebeke dalgalanmaları ve mekanik aşınma gibi çeşitli sorunlara yol açabilir.

Teknik Parametreler

Uygulama Senaryoları

Düşük voltajlı yumuşak yolverici dağıtım kabinleri, büyük motor gücüne sahip, başlatma şokuna duyarlı ve ekipman ömrü ve güç şebekesi stabilitesi gereksinimlerinin olduğu uygulamalar için idealdir. Bu ürünü birçok farklı sektördeki müşterilerimize de sunduk.

Kurulum ve İlk Devreye Alma Adımları

Kurulumdan önce, dağıtım odasının, bir çalışma geçiş yoluna sahip (önerilen genişlik ≥ 1,2 m) Alçak Gerilim Yumuşak Yolverici Güç Dağıtım Kabinini barındıracak yeterli alana sahip olduğundan emin olun. Kurulum alanı düz bir zemine sahip olmalı ve temel kanal çeliği güvenli bir şekilde kaynaklanıp topraklanmalıdır.

Kurulum sırasında, kablo giriş/çıkışının alttan içeri/alttan dışarı mı yoksa üstten içeri/üstten dışarı mı olduğunu doğrulayın ve kablo kanalını veya kablo tepsisini önceden planlayın. 110 kW'tan büyük yumuşak yolverici kabinleri için, basınçlı hava soğutma cihazı gereklidir.

İlk devreye alma sırasında kabinin hasarsız olduğunu, boyanın sağlam olduğunu ve işaretlerin net olduğunu yeniden doğrulayın.

Ardından, gevşek bağlantı veya yanlış bağlantı olmadığından emin olmak için her bir ana devre kablolamasını doğrulayarak elektrik bağlantılarını kontrol edin.

Her bir kilitleme noktasının normal şekilde çalıştığını doğrulayan beşli bir kilitleme testi de gereklidir. Koruma eylemlerinin doğruluğunu doğrulamak için entegre koruma cihazını kullanarak kısa devreleri ve aşırı yükleri simüle edin.

İkincil bir sistem varsa RS485'in veya diğer iletişim arayüzlerinin normal şekilde çalıştığını doğrulayın.

Son olarak, başlatma parametrelerini en uygun ayarlara ayarlayarak, yüksüz koşullar altında birden fazla başlatma testi gerçekleştirin.
