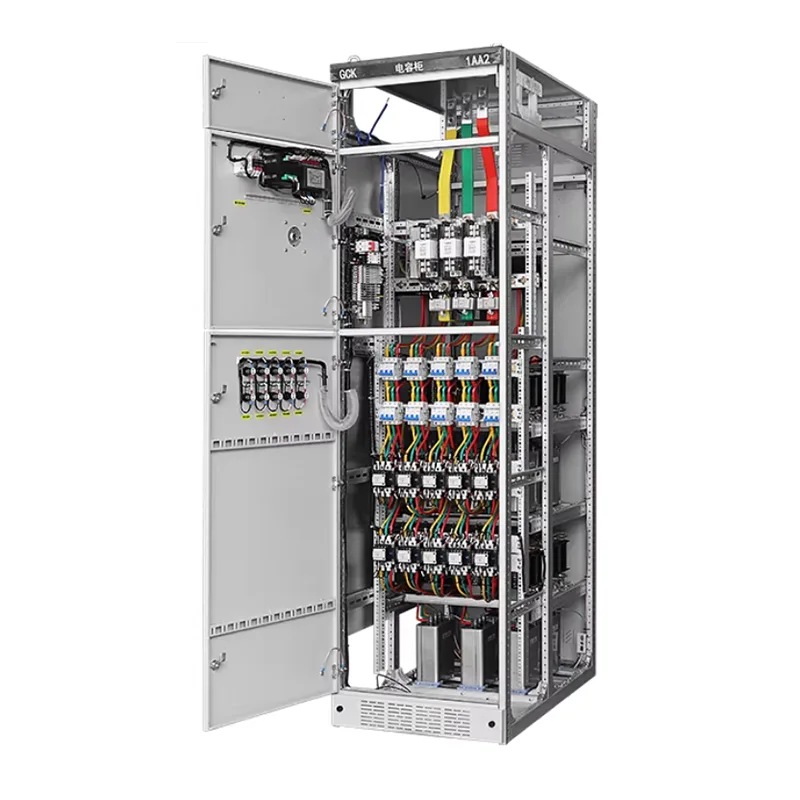

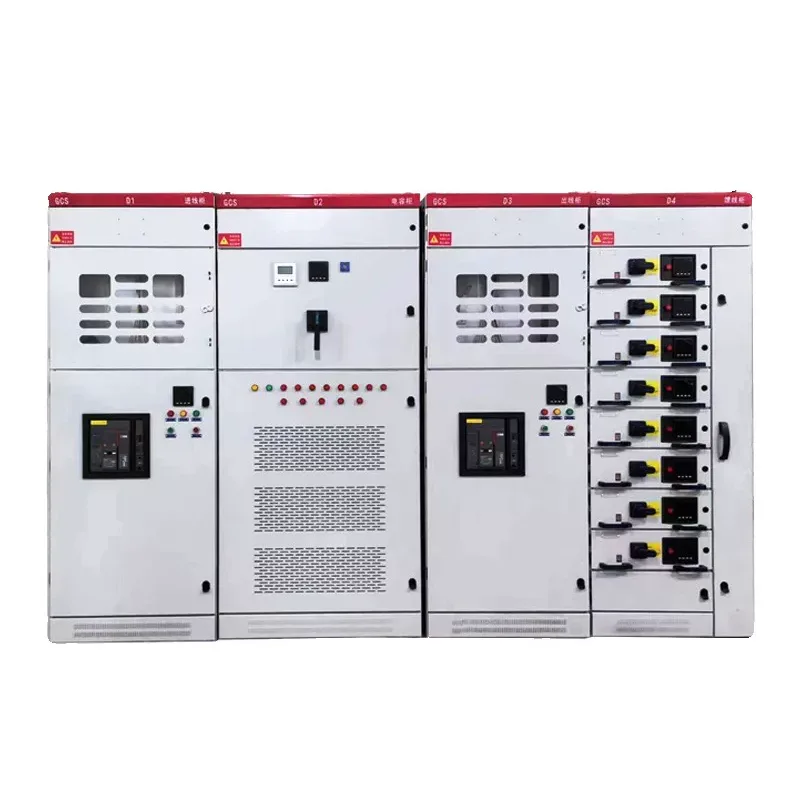

GCS Alçak Gerilim Çekmeceli Hücre

GCS Alçak Gerilim Çekmeceli Şalt Cihazı basitleştirilmiş bir yapıya, iyi bileşen uyumluluğuna sahiptir ve MNS'den %20-%35 daha ucuzdur, bu da onu bütçeye duyarlı projeler için uygun kılar. Bu ürünü seçmek ve bir proje planı geliştirmeye başlamak istiyorsanız lütfen Yueqing, Wenzhou, Çin'den güvenilir bir tedarikçi olan Shangming ile iletişime geçmekten çekinmeyin.

Ürün Özellikleri

GCS alçak gerilim çekmeceli şalt cihazı, MNS'nin yüksek güvenilirliğini GGD'nin kullanım kolaylığıyla birleştirerek, onu çok devreli, sık bakımlı ve genel maliyetleri kontrol etmeye odaklanan alçak gerilim güç dağıtım sistemleri için ideal hale getirir.

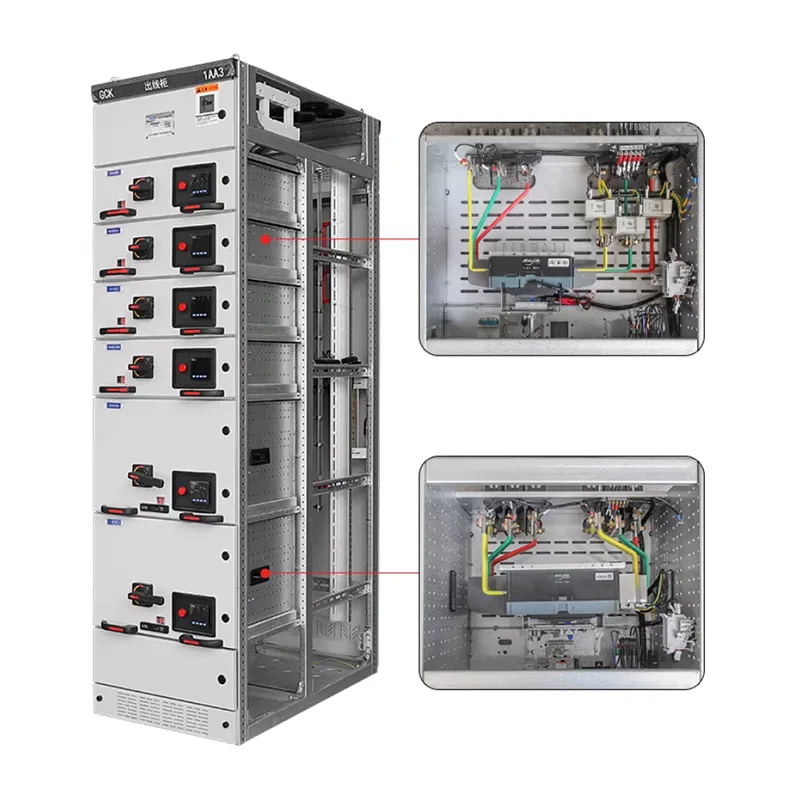

1. Modüler Çekmeceli Yapı

GCS işlevsel üniteleri, hızlı takma ve çıkarma olanağı sağlayan standart çekmece tipi tasarımı benimser. Tek devre arızası veya bakım durumunda ünite, diğer devrelerin çalışmasını etkilemeden bağımsız olarak geri çekilebilir, böylece elektrik kesintisi süresi ve bakım maliyetleri azalır.

Şalt donanımının modüler tasarımı güçlü çok yönlülük sunarak gelecekte genişletmeyi veya değiştirmeyi kolaylaştırır.

2. Yüksek Güvenlik Seviyesi

GCS kabini dahili olarak şu bölümlere ayrılmıştır: bir bara bölmesi, bir fonksiyonel ünite bölmesi ve bir kablo bölmesi. Bu işlevsel alanlar, hatanın yayılmasını önlemek için etkili bir şekilde izole edilmiştir.

Gerçek çalışma koşullarına göre özelleştirilebilen daha yüksek koruma düzeylerine yönelik seçenekleri destekliyoruz.

Güvenlik özellikleri, endüstriyel ve kamu işleri projelerinin güç gereksinimlerini karşılayarak operasyonel güvenliği ve istikrarı artırır.

3. Uygun Bakım ve Çalıştırma

Çekmece ünitesinde test, çalışma ve bağlantı kesme konumları bulunur; bu, güç kapalı veya kısmen enerji verildiğinde bile inceleme ve değiştirme yapılmasına olanak tanır. Kablolama ve çalışma alanı rasyonel bir şekilde tasarlanmış olup bakım personeli için kullanıcı dostudur ve MCC senaryoları gibi sık bakım gerektiren sistemler için uygundur.

4. Geniş Uygulanabilirlik

GCS kabini, çeşitli elektrikli bileşen kombinasyonlarını destekleyen ve farklı kapasite ve devre miktarı gereksinimlerine uyum sağlayan bir dağıtım kabini, besleme kabini, motor kontrol merkezi (MCC) vb. olarak kullanılabilir. Tek bir sistem birden fazla uygulama ihtiyacını karşılayabilir.

5. Yüksek Maliyet Etkinliği

MNS çekmeceli dolaplarla karşılaştırıldığında GCS daha basit bir yapıya ve daha kontrol edilebilir maliyetlere sahiptir.

Sabit şalt donanımıyla karşılaştırıldığında güvenlik ve bakım kolaylığı açısından önemli avantajlar sunarak orta ve büyük ölçekli projeler veya bütçeye duyarlı projeler için özellikle uygun hale getirir ve performans ile maliyet arasında bir denge sağlar.

GCS Alçak Gerilim Çekmeceli Hücrenin Bakımı Nasıl Yapılır?

Hizmet ömrünü uzatmak, arızaları önlemek ve sürekli güç beslemesini sağlamak için uygun bakım çok önemlidir. Shangming kapsamlı belgeler sunuyor ve bazı öneriler sunuyor.

I. Günlük Muayene

1. Çalışma Göstergesi Kontrolü: Çekmece paneli gösterge ışıkları anormal şekilde yanıp sönmemelidir; ampermetre akımı dengelenmelidir.

2. Sıcaklık Artışı Kontrolü: Ana bara konnektörünün, çekmece birincil konnektörlerinin ve devre kesici giriş/çıkış terminallerinin sıcaklık artışını ölçmek için el tipi kızılötesi termometre kullanın. ≤40K (+40°C ortam sıcaklığında ≤80°C).

3. Anormal Koku/Ses Kontrolü: Yanık kokusu, deşarj sesi veya uğultu sesi olup olmadığını kontrol edin.

4. Kapı Contası ve Temizlik Kontrolü: Kabin kapısı contaları eskimiş mi? Dahili toz birikimi var mı?

5. Çekmece Konum Kontrolü: Tüm çekmeceler bağlı konumlarında mı? Gevşekler mi?

II. Periyodik Bakım

Adım 1: Gücü Kapatma Hazırlığı. Yukarı akış güç kaynağının bağlantısının kesildiğini doğrulayın ve voltajı test edin.

Adım 2: Bakım gerektiren çekmeceyi açık konuma getirin ve tamamen dışarı çekin. Birincil fişlerin bağlantısının otomatik olarak kesileceğini unutmayın; ikincil fişler manuel olarak çıkarılabilir.

Adım 3: Çekmece Ünitesi Bakımı. Farklı bileşenler, temizlik ve test dahil olmak üzere farklı bakım prosedürleri gerektirir.

Adım 4: Kabin İçi Bakımı

Ana Bara: Gevşek cıvata olup olmadığını kontrol edin.

Dikey Branşman Barası: Biriken tozu temizleyin ve hasarlı izolasyon kılıflarını kontrol edin.

Kablo Bölmesi: Kabloları düzenleyin ve kablo uçlarında aşırı ısınma veya renk değişikliği olup olmadığını kontrol edin.

Topraklama Sistemi: PE barası ile kabin arasındaki topraklama direncini ölçün (≤0,1Ω olmalıdır).

Adım 5: Fonksiyonel Test

Çekmeceyi bağlantı konumuna geri itin. Gücü açtıktan sonra kontrol devresini test konumunda test edin. Herhangi bir anormallik olmadığını doğrulamak için 10 dakika boyunca yüksüz test yapın.

Temel Bakım Önlemleri

1. Ana modülleri açıkken asla takmayın veya çıkarmayın.

Primer modüller ana devrede yüksek akım taşırlar ve ancak çekmece açık konuma getirilip sistem kapatıldıktan sonra çalıştırılmalıdır.

Aksi takdirde, kişisel yaralanma veya ekipmanın hasar görmesi ile sonuçlanabilecek bir elektrik arkına neden olabilir.

2. Farklı boyutlardaki çekmeceleri karıştırmayın.

GCS çekmeceleri 1/2, 1, 2 ve 3 ünite boyutlarında tasarlanmıştır ve yükseklikleri tam olarak birincil modül konumlarına karşılık gelir.

Yanlış kurulum modülün yanlış hizalanmasına, zayıf temasa ve aşırı ısınmaya yol açacaktır.

3. Beş geçirmez kilidi düzenli olarak kontrol edin.

Test: Devre kesici kapalıyken çekmece dışarı çekilebilir mi? Olmamalı.

Kilit arızalanırsa, yanlış çalışmayı önlemek için derhal kullanmayı bırakın ve onarın.

4. Nemli ortamlarda yoğuşmayı önleyici önlemleri artırın.

Projeniz yağışlı mevsimde veya su tesisinde bulunuyorsa ısıtıcının çalışmasını aylık olarak kontrol edin.

Çözümü onaylarken, otomatik başlatma-durdurma için akıllı bir yoğuşma kontrolörü kurmayı seçebilirsiniz.

SSS

S: Bir şalt panosunu kişiselleştirirken sabit tip (GGD) veya çekmeceli tip (GCS/MNS) arasında nasıl seçim yapabilirim?

C: GGD şu durumlarda uygundur: Sınırlı bütçe, tek yük, elektrik kesintisi bakımı için ödenek veya zorlu ortam; Bu durumlarda sabit kablolama daha güvenilirdir.

GCS/MNS şu durumlarda uygundur: Çekirdek üretim hatlarında önemli elektrik kesintisi kayıpları yaşanıyorsa, sınırlı alana sahip çok sayıda devre varsa, hızlı canlı hat bakımı gerekiyorsa ve yüksek otomasyon ve zekaya öncelik veriliyorsa.

S: İrtifa, şalt donanımının özelleştirilmesini nasıl etkiler?

C: 1000 metrenin üzerindeki yüksekliklerde ince hava, ısı dağılımını ve yalıtım kapasitesini azaltır.

Seçim sırasında daha fazla hava boşluğuna, daha yüksek dereceli izolatörlere veya değer kaybı gerekiyorsa, özelleştirme sırasında bizi bilgilendirmeniz gerekir.

S: GCS alçak gerilim çekmeceli şalt cihazının çekmecelerinin çıkarılması veya takılması neden bazen zor oluyor?

C: Kılavuz rayı deformasyonu: Bunun nedeni, kurulum sırasında kabinin bozulmasına neden olan dengesiz temel olabilir.

Kilitleme: Devre kesicinin tamamen açık konumda olup olmadığını kontrol edin. Güvenlik amacıyla, devre kesici devreye girdiğinde mekanik kilitleme çekmeceyi kilitleyecektir.

Yağlama arızası: Uzun süre bakım yapılmaması, mekanik mekanizmanın sertleşmesine neden olabilir. Çekmeceyi zorla itmeyin veya çekmeyin; yabancı cisimleri çıkarın ve uygun miktarda yağlayıcı uygulayın.
