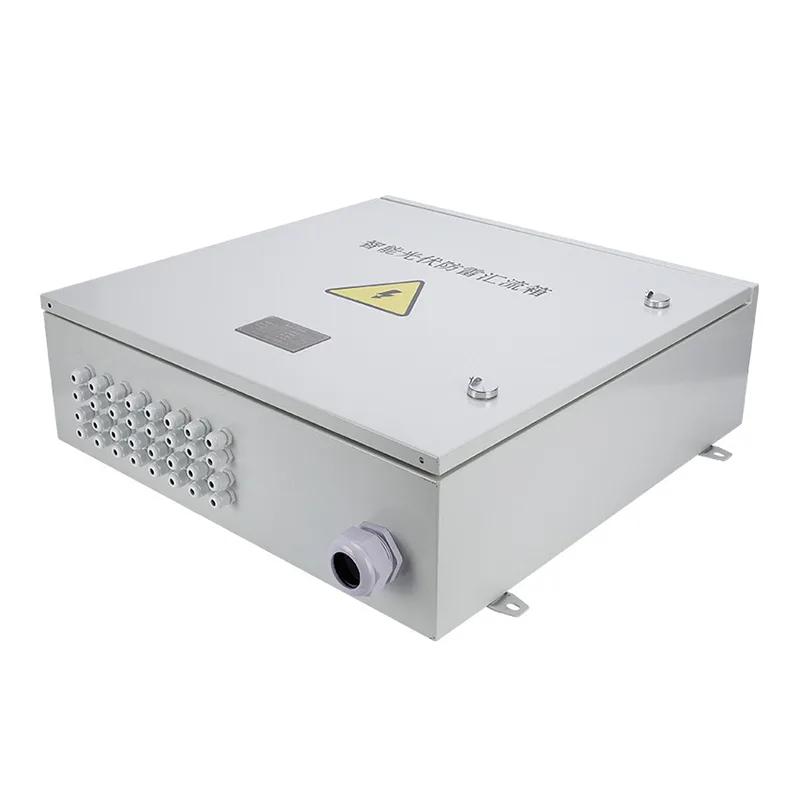

Fotovoltaik Birleştirici Kutusu

Shangming, Çin'den yüksek kaliteli bir fotovoltaik birleştirici kutu üreticisidir. 5'ten fazla üretim hattına sahip kendi fabrikamız var ve standart spesifikasyondaki ürünler hızlı teslimatla kolayca satın alınabiliyor. Kişiselleştirme aynı zamanda bizim gücümüzdür; Çözümleri görüşmek ve ücretsiz fiyat teklifi almak için lütfen bizimle iletişime geçin.

Fotovoltaik Birleştirici Kutulara Neden İhtiyaç Var?

Orta ve büyük ölçekli bir fotovoltaik enerji santralinde genellikle yüzlerce hatta binlerce güneş paneli bulunur. Her panelin doğrudan invertöre bağlanması birçok soruna neden olacaktır. Birincisi, kablolama dağınık olacak, inşaat zorluğunu büyük ölçüde artıracak ve büyük miktarda DC kablo tüketimi maliyetleri önemli ölçüde artıracaktır.

Eş zamanlı olarak kayıplar artacak ve küçük akımların uzun mesafelere iletilmesi önemli voltaj düşüşlerine neden olacaktır. Daha sonra bakım da zorlu bir sorun haline gelecekti çünkü hatalı dizilerin yerini hızla tespit etmek zor olacaktı.

İşte bu noktada birleştirici kutular devreye giriyor ve bu sorunları çözüyor. Küçük akarsuları birleşik bir çıktı halinde birleştiren bir ulaşım merkezi gibi hareket ediyorlar.

Modül Bileşimi

Temel İşlevler

Akım Toplama: Fotovoltaik birleştirici kutusu, DC akımını birden fazla fotovoltaik modülden merkezi olarak çıkararak DC kablo sayısını azaltır ve sistem karmaşıklığını ve maliyetini azaltır.

Sistem Koruması: Birleştirici kutu, her dizi ve toplam çıkış için aşırı akım, kısa devre, ters bağlantı ve aşırı gerilim koruması sağlayarak arızanın artmasını önler.

Güvenlik İzolasyonu: DC bağlantı kesme anahtarı, bakım veya arızalar sırasında bağlantının hızlı bir şekilde kesilmesini sağlayarak çalışma güvenliğini artırır.

Operasyon İzleme: Akıllı bir model seçilirse dizi akımının, voltajın, sıcaklığın ve yıldırımdan korunma durumunun gerçek zamanlı izlenmesi mümkündür, bu da arıza tespiti ve performans analizini kolaylaştırır.

Ana Türler

Farklı tipte fotovoltaik (PV) birleştirici kutular, farklı uygulama senaryolarına karşılık gelecek şekilde bir sistem içindeki kurulum konumu, voltaj seviyesi ve zeka seviyesine göre farklılık gösterir.

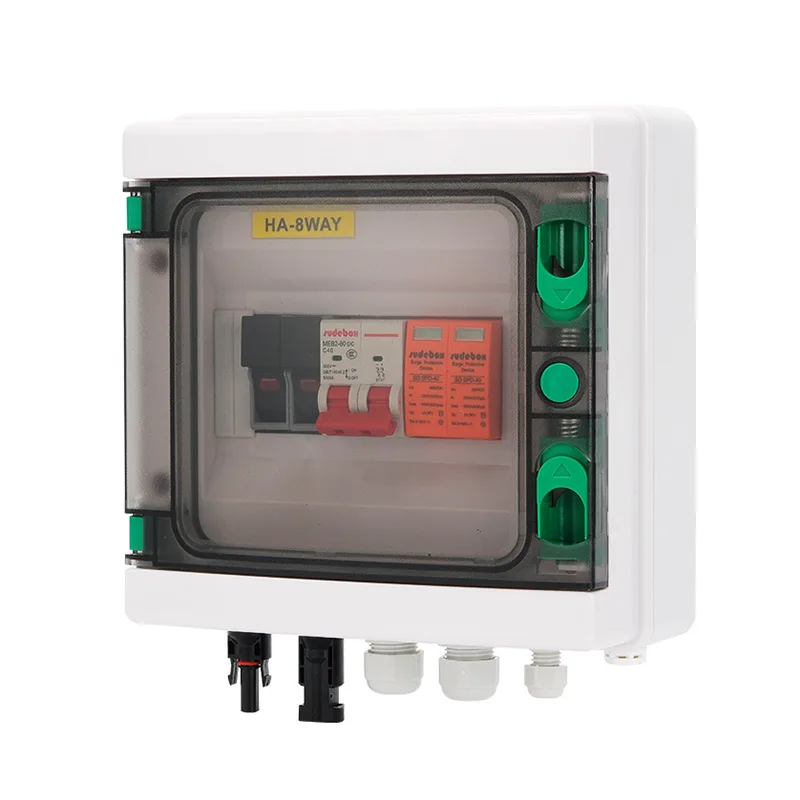

1. DC Birleştirici Kutusu

PV modülleri ile DC invertör arasına kurulan PV enerji santrallerinde en yaygın olanı.

Fonksiyon: Birden fazla PV dizisinden gelen DC gücünü birleştirir ve merkezi bir invertöre gönderir.

Çekirdek Yapılandırması: DC sigortaları, DC devre kesicileri ve SPD'leri içerir.

Uygulanabilir Senaryolar: Büyük ölçekli yere monteli enerji santralleri, merkezi PV sistemleri.

2. AC Birleştirici Kutusu

Öncelikle dizi invertörlerin kullanıldığı sistemlerde kullanılır. İnverterin AC çıkış tarafı ile yükseltici transformatör arasına monte edilir.

Fonksiyon: Birden fazla dizi invertörden gelen AC güç çıkışını birleştirir.

Çekirdek Yapılandırması: AC devre kesiciler, AC aşırı gerilim koruyucuları, bağlantı kesme anahtarları; bazıları ayrıca bir enerji ölçer içerebilir.

Uygulanabilir Senaryolar: Ticari ve endüstriyel çatı üstü PV, dağıtılmış invertörler kullanan yere monteli enerji santralleri.

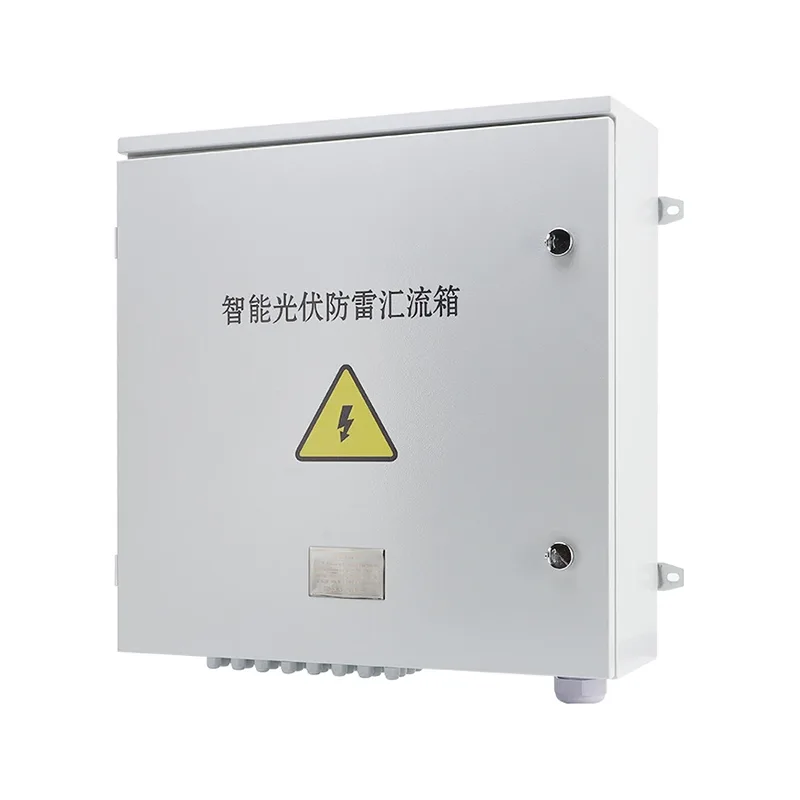

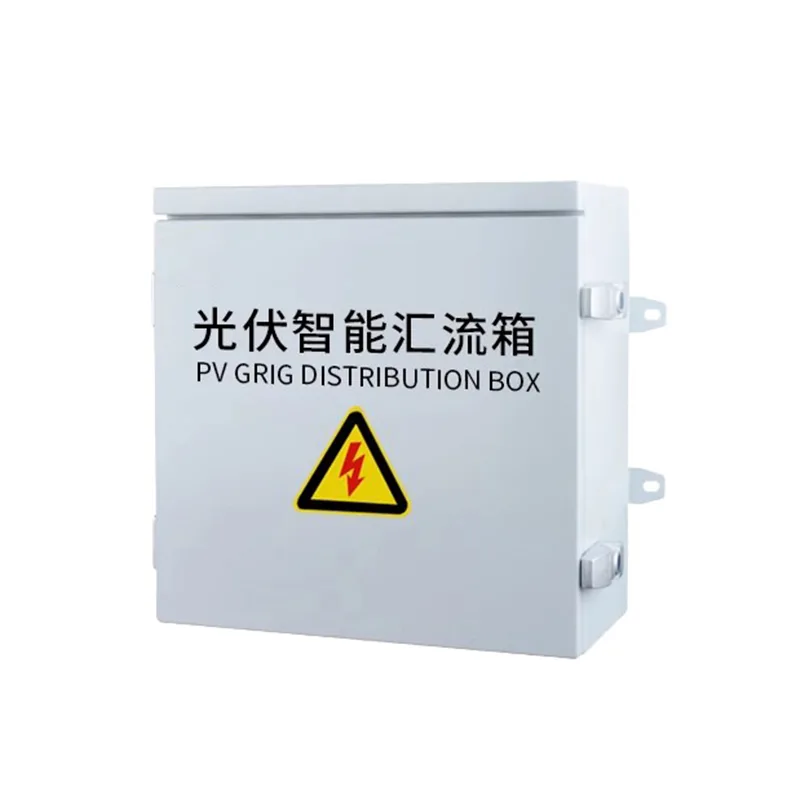

3. Akıllı Birleştirici Kutusu

Bu tip kutu, temel birleştirici kutuya bir izleme modülü ekler ve şu anda orta ve büyük ölçekli enerji santralleri için ana seçimdir.

Fonksiyonlar: Akımı birleştirmenin yanı sıra, gelen her hattın akımını, toplam voltajı, dahili sıcaklığı ve aşırı gerilim koruyucu durumunu gerçek zamanlı olarak izleyebilir.

Teknik Avantajlar: Veri yükleme yoluyla bakım personeli hangi güneş panellerinin gölgelendiğini veya hasar gördüğünü uzaktan belirleyebilir ve böylece hassas bakım yapılabilir.

Garanti ve Satış Sonrası Servis

Shangming Fabrikası, özellikle özelleştirilmiş ürünler için 1 yıllık garanti ve standart ürünler için 2 yıllık garanti olmak üzere kalite güvencesi sağlar. Garanti, kabin malzemesi kusurlarını, bileşen arızalarını (normal kullanımda) ve üretim süreci sorunlarını kapsar. Yanlış kurulum, yanlış kullanım, doğal afetler veya yetkisiz değişikliklerden kaynaklanan hasarlar kapsam dışındadır.

Satış sonrası sorunlar durumunda, bunları aşağıdaki sürece göre ele alacağız: Sorunu bildirin (arızanın fotoğraflarını/videolarını ve sipariş numarasını sağlayın) → Teknik ekip 4 saat içinde yanıt verir → Uzaktan teşhis (parametrelerin ayarlanması veya küçük bileşenlerin değiştirilmesi konusunda ücretsiz rehberlik; garanti süresi içinde ücretsiz yedek parçalar) → Sorun çözülemezse, yerinde müdahale için bir mühendis ayarlanacak veya ürün onarım/değişim için iade edilecektir (garanti süresi içindeki maliyetler tarafımızdan karşılanacaktır); acil durumlarda müşteri kayıplarını en aza indirmek için öncelikle yedek ürünler sağlanabilir.
