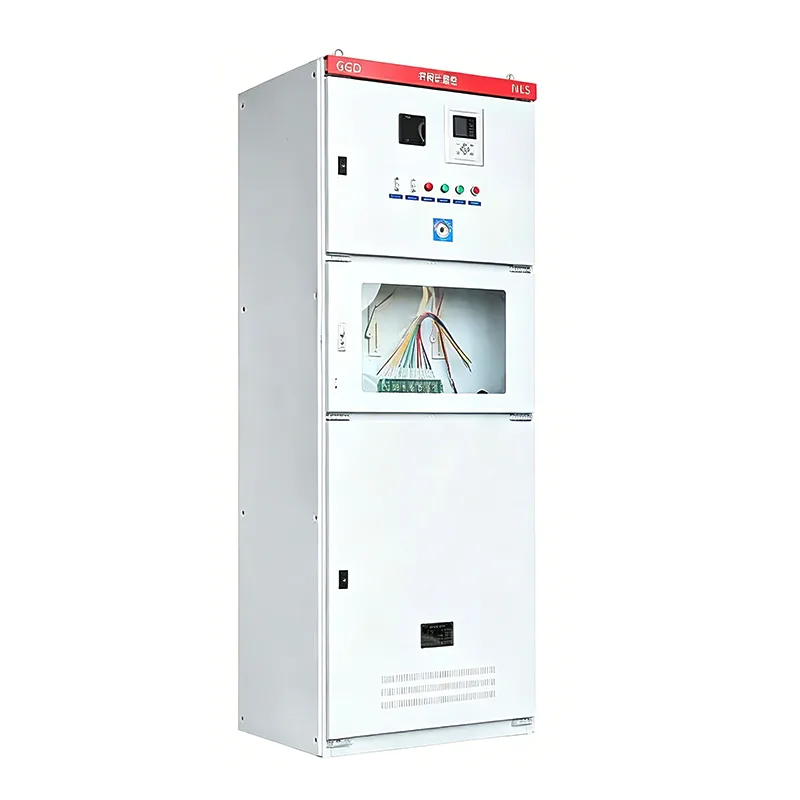

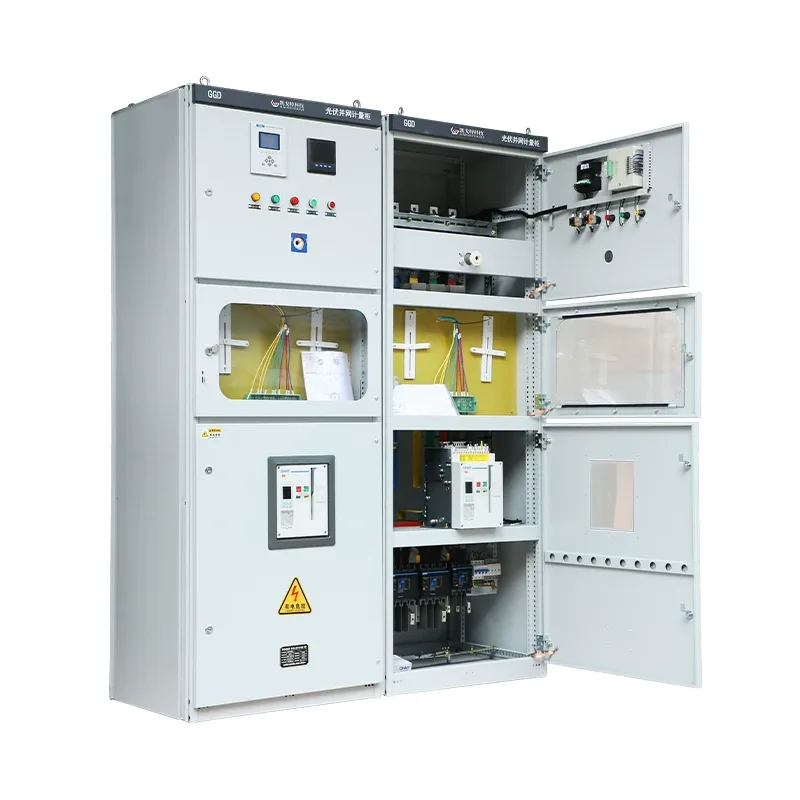

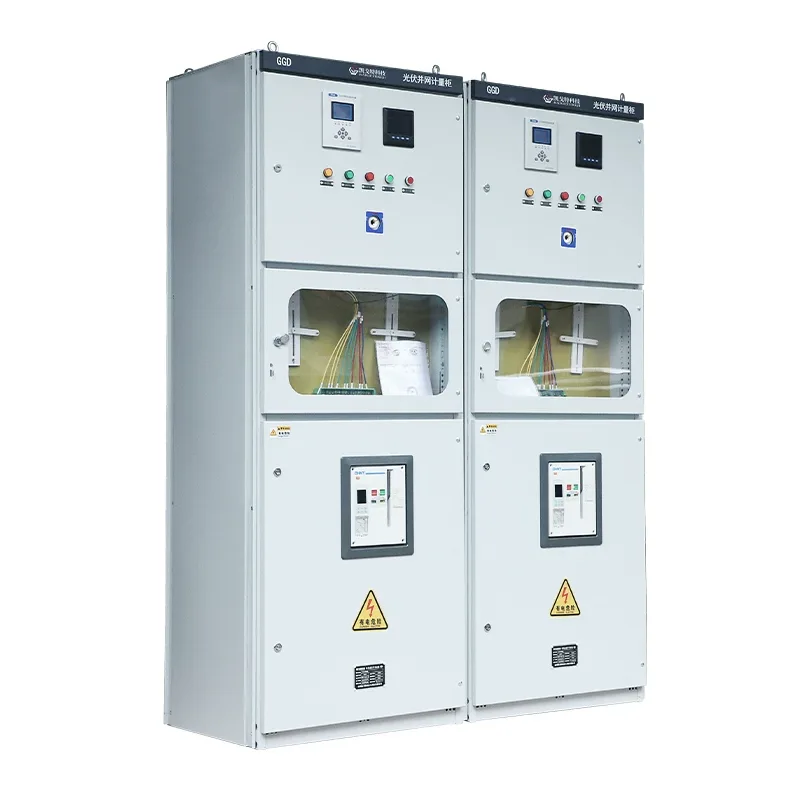

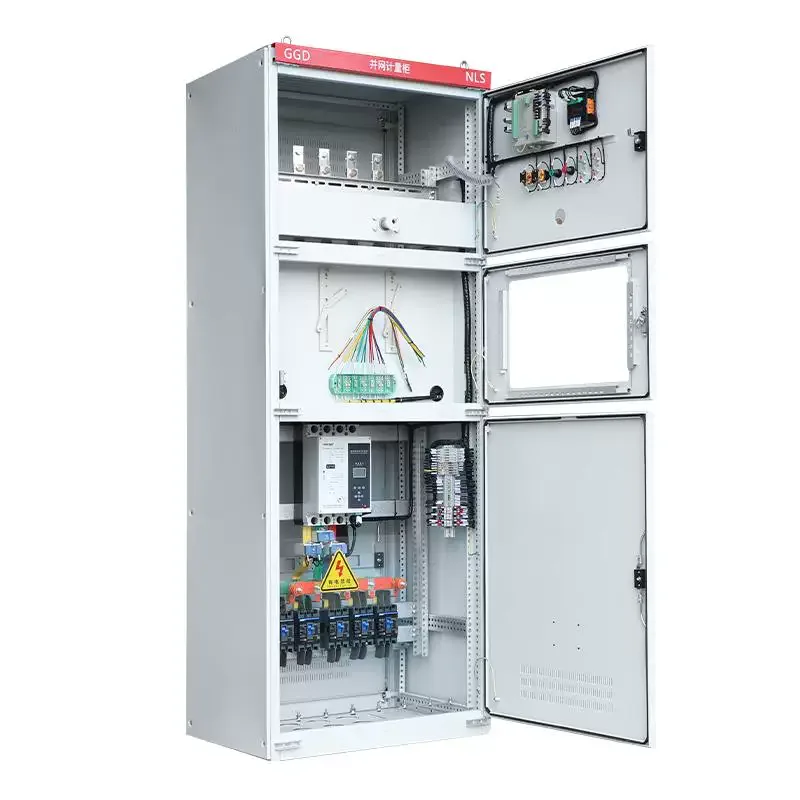

Fotovoltaik Şebekeye Bağlantılı Kabin

Fotovoltaik şebekeye bağlı kabinler koruma, ölçüm, izolasyon, adalanmayı önleme ve veri alışverişinde çok önemli bir rol oynar. Profesyonel üretici Shangming tarafından tasarlanmış ve üretilmiştir. Bir garanti sunuyoruz ve siparişinizle birlikte eksiksiz belgeler ve sertifikalar sunacağız.

Fotovoltaik Şebekeye Bağlı Kabinin İşlevleri Nelerdir?

Güç Toplama: PV şebekesine bağlı kabin, AC güç çıkışını bir veya daha fazla dizi invertörden toplar.

Güvenlik İzolasyonu: Şebeke bakım altındayken veya PV sistemi arızalandığında, devre kesiciler veya bağlantı kesme anahtarları aracılığıyla güç kaynağını fiziksel olarak keserek personelin ve ekipmanın güvenliğini sağlar.

Koruma Fonksiyonları: PV şebekesine bağlı kabin, aşırı akım, aşırı gerilim, düşük gerilim ve frekans anormalliklerine karşı korumaya sahiptir. En önemlisi, ana şebeke ters güç aktarımını ve bakım personelinin potansiyel elektrik çarpmasını önleyemediğinde şebeke bağlantı noktasının bağlantısını otomatik olarak kesen adalanmayı önleyici koruma özelliğine sahiptir.

Ölçüm ve İzleme: Ekipmanda, hem üretilen hem de tüketilen elektriği kaydeden, genellikle çift yönlü bir sayaç olan yerleşik bir elektrik sayacı bulunur.

Fotovoltaik Şebekeye Bağlı Kabin ile Fotovoltaik Birleştirici Kutusu Arasındaki Fark

Kurulum Önlemleri

Fotovoltaik şebekeye bağlı kabin kurulumu yapılırken, transformatöre veya ana dağıtım kabinine mümkün olduğu kadar yakın monte edilmelidir. Daha kısa kablolar daha az voltaj düşüşüne neden olur. Kablo çok uzunsa, en yüksek güç üretimi sırasında şebeke bağlantı noktasındaki voltaj yükselerek invertörün aşırı voltaj korumasını tetikler ve sık sık açmaya neden olur.

Dış mekan ızgarasına bağlı kutular için doğrudan güneş ışığına kurulum kesinlikle yasaktır. Yüksek sıcaklıklar devre kesicinin termal olarak açma yapmasına neden olarak yanlış açmaya neden olabilir. Bir binanın kuzey duvarında bir yer seçmenizi veya güneşlik takmanızı öneririz.

Operatörün acil bir durumda bağlantı kesme anahtarını hızlı bir şekilde çevirebilmesi için lütfen kabinin önünde en az 800mm-1000mm çalışma alanı kaldığından emin olun.

SSS

S: Şebekeye bağlı kabindeki devre kesici, enerji üretiminin en yüksek olduğu öğle saatlerinde neden beklenmedik bir şekilde atıyor?

C: Araştırılması gereken nedenler:

Şebeke aşırı gerilimi: Bu en yaygın nedendir. Güneş enerjisi üretimi öğle saatlerinde en güçlü seviyededir ve çevredeki elektrik tüketiminin düşük olması durumunda şebeke bağlantı noktasındaki voltaj yükselecektir. Gerilim, şebekeye bağlı kabin tarafından belirlenen koruma sınırını aştığında kabin otomatik olarak alarm verecektir.

Sıcaklık tetiklemesi: Şebekeye bağlı kabinde zayıf ısı dağılımı. Öğle saatlerinde yüksek akım akışı kabin iç sıcaklığının çok yükselmesine neden olarak devre kesicinin termik korumasının arızalanmasına neden olur.

Uygunsuz ayar: Devre kesicinin ayar akımı, sürücünün maksimum çıkış akımına çok yakın.

Çözümler: Gerilim kayıtlarını kontrol edin. Şebeke voltajı çok yüksekse, transformatör kademesini düşürmek veya koruma ayarlarını düzenlemek için güç kaynağı bürosuyla iletişime geçin.

S: Şebekeye bağlı kabindeki aşırı gerilim koruyucunun arızalanması ve değiştirilmemesi durumunda sonuçları ne olur?

C: Kısa vadede elektrik üretimini etkilemeyecek ancak yıldırımdan korunma özelliğini kaybedecek. Güneş enerjisi santralleri çoğunlukla yıldırım indüksiyonunun son derece sık olduğu açık çatılarda bulunur. Yıldırım oluşması durumunda, yüksek voltaj doğrudan şebekeye bağlı kabine nüfuz edebilir ve invertöre girerek yüzbinlerce yuan değerindeki bileşenlerin yanmasına neden olabilir.

SPD durum penceresi kırmızıya dönerse hemen değiştirilmesini öneririz.

S: Özel fotovoltaik şebekeye bağlı kabinin yerine normal bir düşük voltaj dağıtım kabini kullanılabilir mi?

C: Hayır, doğrudan değiştirilemez. Normal dağıtım kabinleri çift yönlü ölçüm, adalanmayı önleyici koruma mantığı ve düşük gerilim açma işlevinden yoksundur.

Güç kaynağı bürosu, kabul testleri sırasında bu fotovoltaik spesifik bileşenlerin incelenmesine odaklanacak. Zorla değiştirme yapılırsa proje kabul edilemeyecektir.
