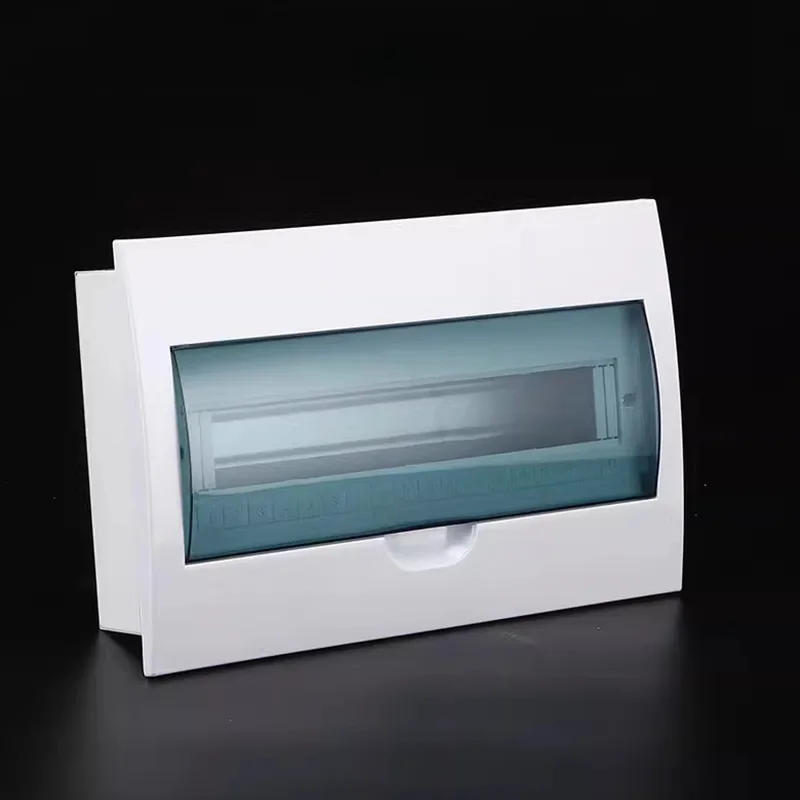

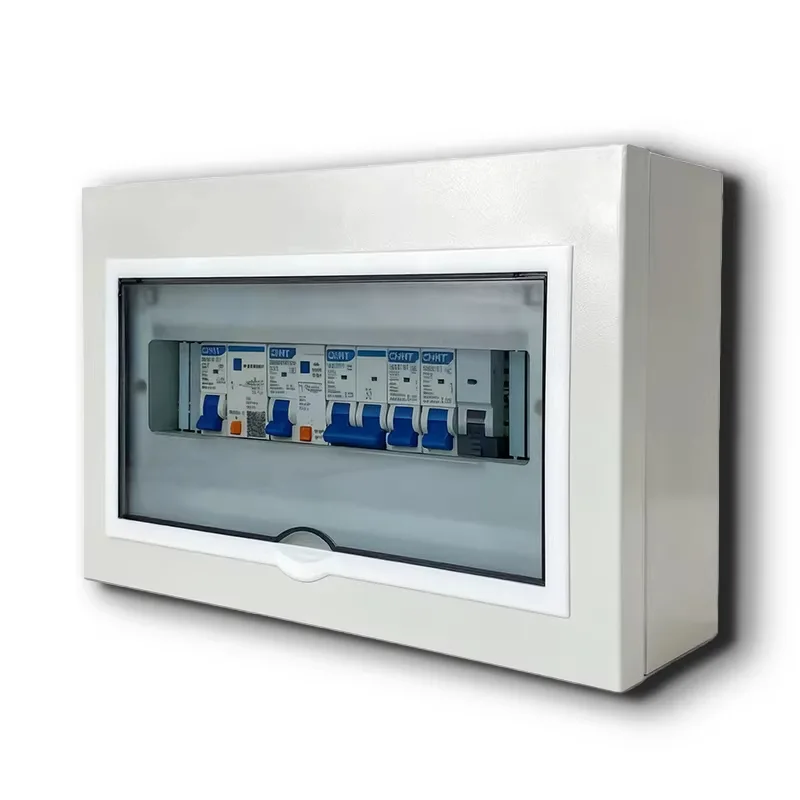

Kompakt Çok Devreli Dağıtım Kutusu Muhafazası

Shangming, fabrikadan doğrudan satış sunan, özelleştirilmiş çözümler ve kapsamlı satış sonrası hizmet sunan, kompakt çok devreli dağıtım kutusu muhafazalarının profesyonel bir üreticisidir. Kompakt boyutu ve yüksek yoğunluklu dahili devre düzeniyle sınırlı kurulum alanına sahip ortamlar için uygun olan bu ürün, kapalı alanlarda güvenli çok devreli güç dağıtımına olanak tanır ve birden fazla harici tek devreli kutuya olan ihtiyacı ortadan kaldırır.

Temel Avantajlar

Projeniz için minyatür, modüler ve akıllı güç dağıtımı istiyorsanız, kompakt çok devreli dağıtım kutuları, geleneksel tek devreli kutulardan veya büyük dağıtım kabinlerinden daha uygundur.

1. Yerden Tasarruf

Kompakt dağıtım kutuları, yalnızca 70-100 mm'lik standart derinliğe sahip, hafif bölmelere, mobilya arka panellerine, ekipman muhafazalarına veya dar elektrik şaftlarına kolayca gömülerek minimum yer kaplayan ince bir tasarıma sahiptir.

Kapalı alanlarda, 8-24 minyatür devre kesicinin entegre edildiği yüksek devre yoğunluğu, birden fazla tek devreli kutunun dağıtımıyla karşılaştırıldığında kurulum alanından %60'ın üzerinde tasarruf sağlar.

İhtiyaç halinde paralel genişlemeyi destekleyen konfigürasyonları özelleştirebilir, yatay kombinasyonların daha büyük kapasiteli dağıtım üniteleri oluşturmasına olanak sağlayabiliriz.

2. Güvenlik

Shangming'in dağıtım kutusu muhafazaları, yangının yayılmasını etkili bir şekilde bastıran, galvanizli çelik veya 304 paslanmaz çelik seçenekleriyle birlikte yüksek kaliteli metalden yapılmıştır.

Her devre, hassas arıza izolasyonu sağlayan bağımsız aşırı yük ve kısa devre korumasıyla donatılmıştır.

Geniş IP Koruma Derecesi Kapsamı:

İç Mekan Kullanımı: IP20–IP40, parmak temasına ve katı yabancı cisimlere karşı koruma sağlar.

Dış Mekan veya Nemli Ortamda Kullanım: IP54 metal muhafaza, toza ve su sıçramasına dayanıklı, banyolar, balkonlar, dış mekan ekipman kutuları vb. için uygundur.

3. Kolay Kurulum ve Bakım

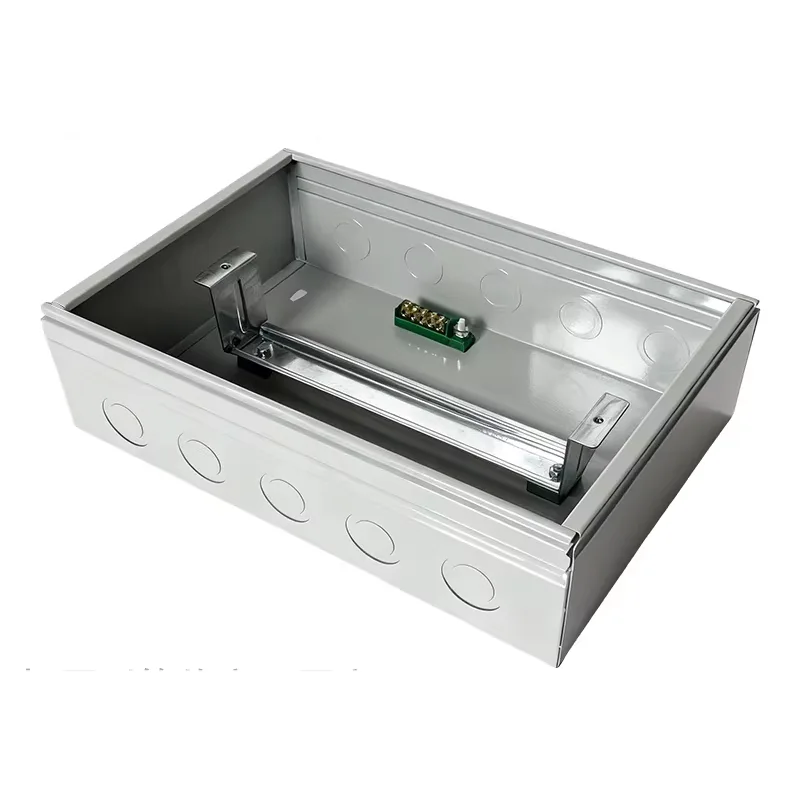

Kompakt Çok Devreli Dağıtım Kutusu Muhafazası, standartlaştırılmış DIN raylarıyla önceden monte edilmiş olarak gelir. Doğrudan montaj için ana marka devre kesicileri (Schneider Electric, ABB, vb.) kullanıyoruz, böylece delme veya vidalama ihtiyacını ortadan kaldırıyoruz.

Farklı kablo yollarına uyum sağlayacak şekilde çok yönlü kablo girişi ve çıkışı için üstte, altta ve arkada Φ20/25mm montaj delikleri sağlanmıştır.

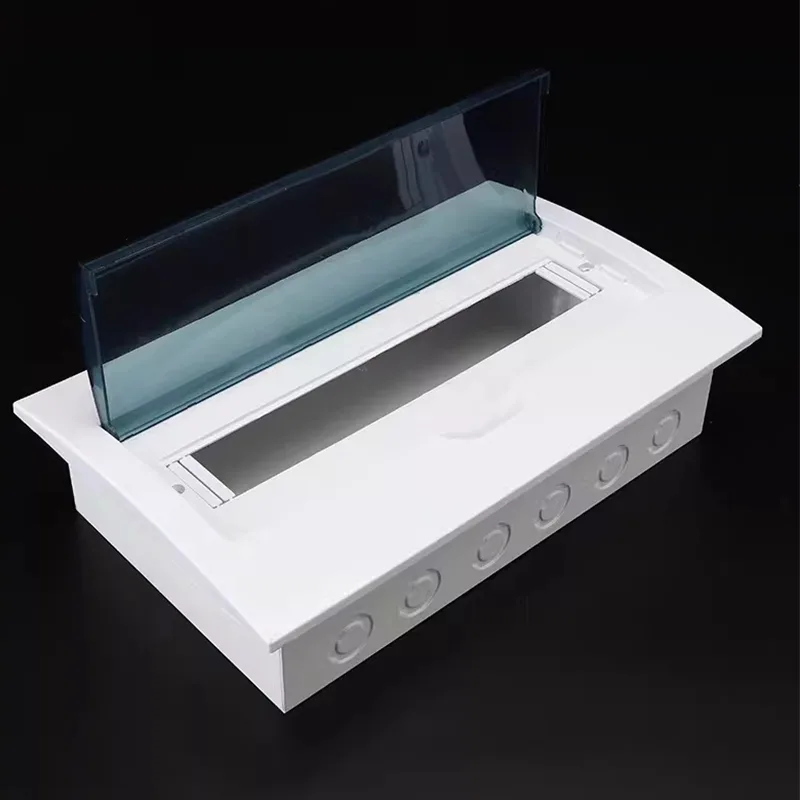

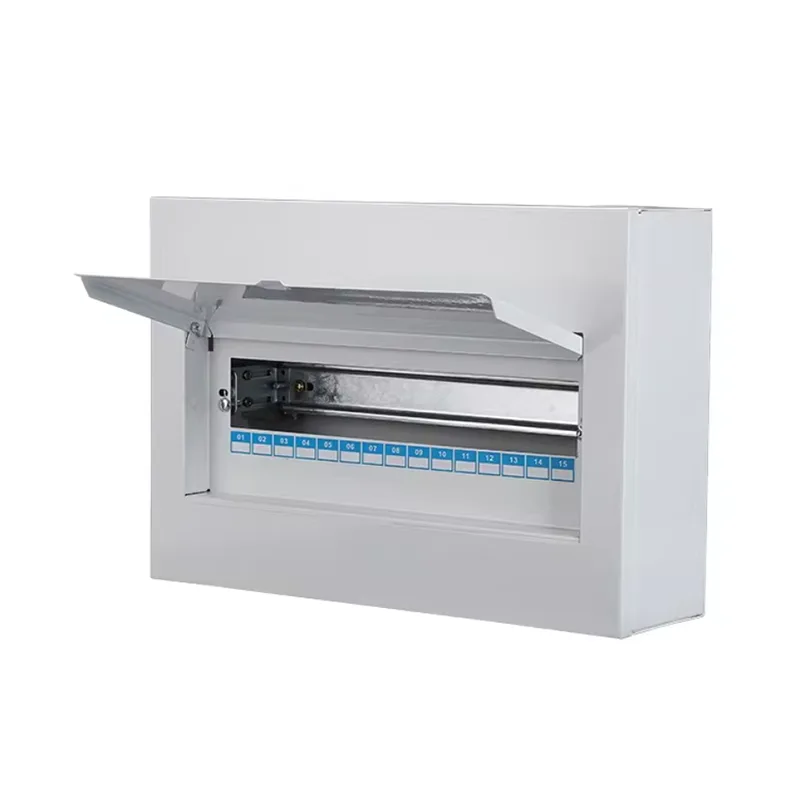

Kapı, tek elle açılmaya olanak tanıyan geçmeli veya menteşeli bir tasarım kullanır. Kapının veya panelin iç kısmında, basılı veya el yazısıyla yazılan açıklamaları destekleyen devre etiketleme alanları bulunmaktadır.

4. Tam Özelleştirme Mevcuttur

Mevcut Malzemeler: Demir, galvanizli sac, 201 paslanmaz çelik, 304 paslanmaz çelik.

Standart Dışı Boyut Desteği: Özel ekipman açıklıklarına veya bina duvar kalınlıklarına uyacak şekilde genişlik, yükseklik ve derinlik konusunda tam özelleştirme sunuyoruz.

Fonksiyonel modüller: Aşırı gerilim koruyucular, akıllı sayaçlar, uzaktan kumanda modülleri, USB soketleri vb. ile önceden kurulabilir.

Görünüm özelleştirme: RAL renkli püskürtmeyi, fırçalanmış paslanmaz çelik kaplamayı ve logo serigrafi baskısını destekleyerek üst düzey iç tasarım stillerine entegre olur.

Gerekli Devre Sayısı Nasıl Belirlenir?

Seçim sürecinde bu soruyla karşılaşabilirsiniz. Shangming, ilk değerlendirme için üç aşamalı bir yöntem sağlar.

1. Fonksiyonel Alana Göre Devreleri Bölün

Bu en temel istatistiksel yöntemdir. Standart bir modern konfigürasyon tipik olarak yüksek güçlü cihazların genel elektrik devrelerinden ayrılmasını önerir:

● Aydınlatma Devreleri: Bir alanda kısa devrenin evin her yerinde karanlığa neden olmasını önlemek için bölgeye göre kontrol edilen en az 1-2 devre önerilir.

● Genel Satış Noktaları: Oda sayısına göre, genellikle her 3-5 oda için bir devre olacak şekilde tahsis edin.

● Özel Yüksek Güçlü Devreler: Bu çok önemlidir. Güç değeri ≥1,5kW olan klimalar, su ısıtıcıları, fırınlar, bulaşık makineleri, kurutucular vb. her biri bağımsız bir devrede bulunmalıdır.

● Mutfak ve Banyo: Ortamın nemli olması ve cihazların yoğun olması nedeniyle ayrı bir kaçak akım devresi (RCD) kurulması tavsiye edilir.

2. Modül Genişliğini Hesaplayın

Kapasiteyi ölçmek için "Yol" veya "Modül" kullanıyoruz.

1 Modül = 18 mm (yani tek kutuplu devre kesici MCB'nin genişliği).

RCCB/RCBO: Genellikle 2 modül kaplar, yani 36 mm.

Ana Anahtar: Tipik olarak 2-4 modül kaplar.

Hesaplama Formülü: Gerekli Toplam Modül = (Tek Kutuplu Anahtar Sayısı x 1) + (Çift Kutuplu/Kaçak Akım Devre Kesici Sayısı x 2) + (Ana Anahtar x 2/4)

3. %20 Rezervasyon Prensibi

Dağıtım kutusunu asla tamamen doldurmayın; Gelecekteki genişlemeye yer bırakmak bir endüstri standardıdır. Peki neden odadan çıkasınız ki?

Gelecekteki Genişleme: Gelecekte gözetim, akıllı ev sistemleri veya yeni cihazlar eklerken kutunun tamamını değiştirmenize gerek kalmayacak.

Isı Dağıtım Alanı: Kompakt, çok devreli bir kutuda ayrılmış alan, hava taşınımına yardımcı olur ve devre kesicilerin aşırı ısınma nedeniyle devreye girmesi riskini azaltır.

Öneri: 10 devreye ihtiyacınız olduğunu hesaplıyorsanız 12 devreli bir kutu seçin; 18 devreye ihtiyacınız olduğunu hesaplıyorsanız 24 devreli bir kutu seçin.

Tipik Senaryo Referans Tablosu

Shangming Electric, hassas model seçiminizi destekler. Biz şunları sunuyoruz:

Ücretsiz devre düzeni danışmanlığı: Bize ekipman listenizi gönderin, biz de uygun muhafaza modellerini önerelim.

Çoklu modüler kombinasyonlar: Standart boyutlar 12, 18, 24 ve 36 modülü içerir; standart dışı özelleştirme de desteklenmektedir.

Önceden monte edilmiş DIN rayı + devre kesici seçeneği: Devre planınıza göre önceden monte edilmiş, varışta kullanıma hazır.
