XL-21 Alçak Gerilim Enerji Dağıtım Kabini

XL-21 Alçak Gerilim Güç Dağıtım Kabini Çinli bir üretici olan Shangming tarafından sağlanmaktadır. Aylık 3.000 adetin üzerinde üretim kapasitesiyle komple üretim kabiliyetine sahibiz. Özel çizimleri, bileşen tedarikini ve fabrika testlerini destekliyoruz. Bir çözüm geliştirmeye başlamak için istediğiniz zaman bizimle iletişime geçebilirsiniz.

Ürün Yapısı

XL-21 alçak gerilim güç dağıtım kabini, basitliği, güvenilirliği ve bakım kolaylığını ön planda tutan, tamamen kapalı, sabit ve dikey olarak bölümlenmiş bir yapısal tasarıma sahiptir.

1. Kabin Dışı

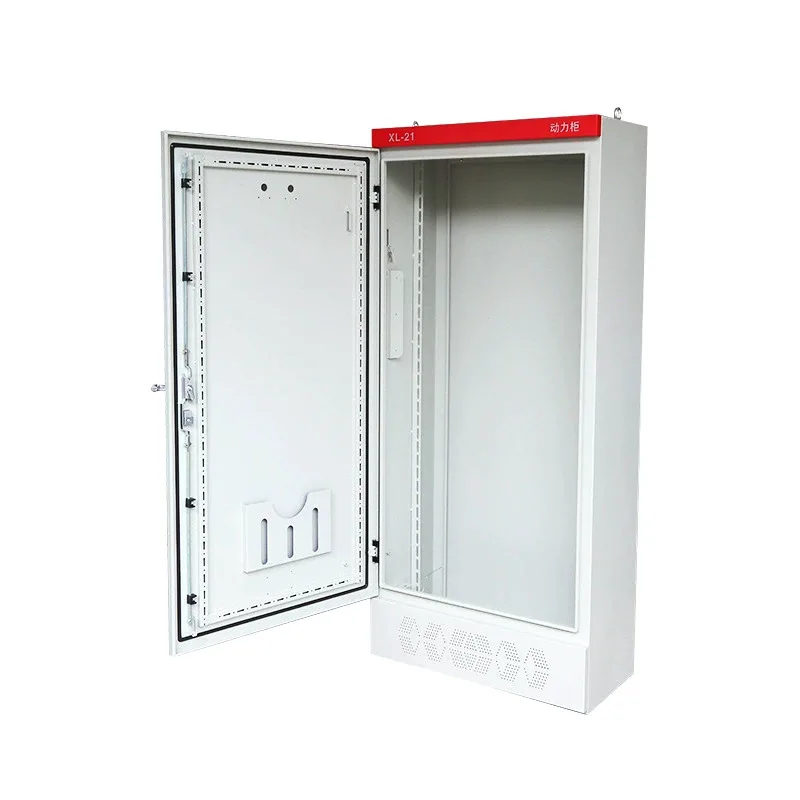

XL-21 kabini, ağır devre kesicileri ve baraları desteklemek için yeterli sağlamlık sağlayan, bükülmüş ve kaynaklanmış soğuk haddelenmiş çelik sacdan yapılmıştır. Koruyucu kapı, 110°'den büyük açılma açısına sahip, tek açılımlı bir tasarımdır. Toz geçirmezlik performansını artırmak için kapı kenarlarının etrafına poliüretan sızdırmazlık şeritleri yerleştirilmiştir.

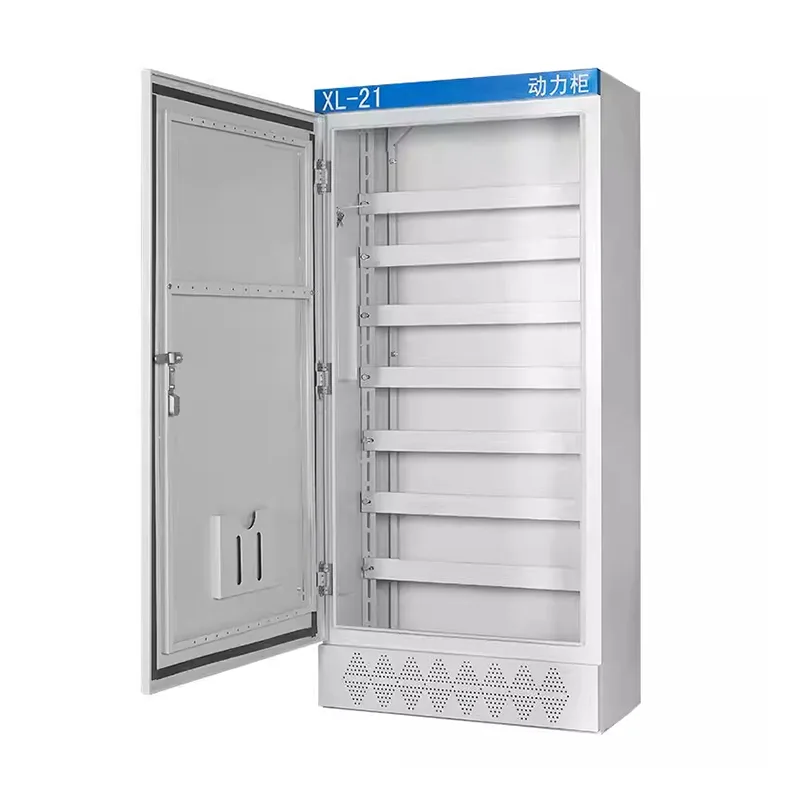

İç kısımlarda kirişlerin ve montaj plakalarının bileşen boyutlarına göre ayarlanmasını kolaylaştıran delikli dikey profiller bulunur.

2. İç Düzen

XL-21 tek ve entegre bir alan olmasına rağmen çeşitli işlevsel alanlara bölünmüştür:

Üst Bara Alanı: Ana giriş barası kabinetin üst kısmında bulunur, izolatörlerle sabitlenir ve bakır baraların yatay veya dikey olarak uzatılmasını destekler.

Merkezi Bileşen Alanı: Bu, bağlantı kesme anahtarlarının, devre kesicilerin, kontaktörlerin, termal rölelerin vb. kurulumu için kullanılan çekirdek alandır.

Alt Kablolama Alanı: Altta kablo girişi için geniş alan sağlanmıştır ve özel nötr ve toprak baraları dahildir.

3. Alt ve Kablo Giriş/Çıkış Tasarımı

Dağıtım kabininin alt kısmında, kablo sayısına göre açıklıklarla özelleştirilebilen ve kablo kılıflarıyla kullanılabilen geniş, çıkarılabilir bir panel bulunur.

Kabinin yerden yüksekliğini artırmak için 50-100 mm yüksek kanallı çelik taban takılabilir, bu da neme karşı koruma sağlar ve forklift kullanımını kolaylaştırır.

Ürün Avantajları

1. Geniş Uygulama

XL-21 Alçak Gerilim Güç Dağıtım Kabini, klasik bir alçak gerilim güç dağıtım kabini yapısına sahiptir. Olgun teknolojisi ve yüksek standardizasyonu, uzun süre boyunca kanıtlanmış güvenilirliği ile fabrikalarda, inşaat projelerinde ve belediye projelerinde yaygın olarak kullanılmasını sağlamıştır.

2. Güç Yükü Dağıtımına Uygun

Profesyonel bir üretici olarak Shangming, motorlar, pompalar, fanlar ve diğer güç ekipmanları için güç kaynağı sistemleri tasarlar. Ürünler mükemmel akım taşıma kapasitesine sahiptir, sürekli çalışabilir ve yüksek yüklü uygulamaların taleplerini karşılayabilir.

3. Sağlam ve Dayanıklı

Karbon çeliği, galvanizli çelik ve paslanmaz çelik dahil olmak üzere çeşitli malzemeler mevcuttur. Kullanılan malzeme ne olursa olsun, kabinin yapısal tasarımı yeterli sağlamlık ve darbe dayanımı sağlayarak onu endüstriyel ortamlarda uzun süreli kullanıma uygun hale getiriyor.

4. Uygun Bakım

Güç kabininin dahili elektrik bileşenleri açık devrelerle sistematik olarak düzenlenmiştir. Kabinin ön tarafındaki sağ üst sütunda yer alan bıçak anahtarı çalıştırma kolu ile sağ tarafta tek bir kapı bulunur. Ölçüm cihazları ve sinyal güç kaynakları, kolay inceleme ve bakım için kapı açıkken tam görünürlük sağlayacak şekilde kapıya monte edilmiştir.

5. Güçlü Uyumluluk

XL-21 alçak gerilim dağıtım kabinimiz, farklı projelerin ihtiyaçlarını karşılamak için çeşitli kontrol ve koruma şemalarına uyum sağlayarak devre kesiciler, kontaktörler ve termal röleler gibi ana akım elektrik bileşenleriyle esnek bir şekilde yapılandırılabilir.

6. Maliyet Avantajı

Çekmeceli dolaplar gibi karmaşık yapılarla karşılaştırıldığında XL-21 dağıtım kabini, basit bir yapıya ve kontrol edilebilir üretim maliyetlerine sahiptir; bu da onu maliyet etkinliği ve stabilite açısından yüksek gereksinimlere sahip projeler için ideal kılar.

XL-21 Dağıtım Kabini için Kurulum Ortamı Gereksinimleri Nelerdir?

Bu XL-21 Alçak Gerilim Güç Dağıtım Kabini, güç ve aydınlatma dağıtımı için esas olarak 50Hz AC frekansına ve 500V'un altındaki gerilime sahip üç fazlı üç telli ve üç fazlı dört telli güç sistemlerinde kullanılır. Projenize veya fiili kuruluma başlamadan önce kurulum ortamını belirleyebilirsiniz. Üretici olarak aşağıdaki önerileri sunuyoruz:

1. Ortam Sıcaklığı

Normal çalışma sıcaklığı: -5°C ila +40°C;

24 saat boyunca ortalama sıcaklık: +35°C'yi aşmayan;

Depolama ve taşıma sıcaklığı: -25°C ila +55°C (kısa süreli);

Not: Yüksek sıcaklıktaki bir ortama monte edilirse gelişmiş havalandırma veya güç kaybı tasarımı gerekir.

2. Rakım

Kurulum yüksekliği 2000 metreye eşit veya daha az olmalıdır.

2000 metrenin üzerinde standartlara göre değer kaybı gereklidir.

3. Bağıl Nem

+40°C kurulum ortam sıcaklığında bağıl nem ≤ %50 olmalıdır.

Daha düşük sıcaklıklarda daha yüksek neme izin verilir.

4. Kurulum Konumu

XL-21 güç kabini yalnızca iç mekan kurulumu içindir.

Aşağıdaki yerlere kurulması yasaktır: gölgesiz dış mekanlar, patlayıcı gaz veya toz içeren tehlikeli yerler, son derece aşındırıcı ortamlar veya şiddetli toz veya iletken toz bulunan alanlar.

5. Mekanik ve Titreşim Koşulları

Kurulum ortamı şiddetli titreşim veya darbelerden arındırılmış olmalıdır. Titreşim frekansı ≤ 10 Hz, hızlanma ≤ 0,5g. Kurulumun temeli sağlam olmalı, büyük motorlar veya damgalama ekipmanlarıyla aynı platformu paylaşmaktan kaçınılmalıdır.

Kurulumdan sonra kabin temel olarak dikey ve ≤ 5° dikey eğimle tutulmalıdır, aksi takdirde bu durum çalıştırma mekanizmasının ömrünü etkileyecektir.

6. Havalandırma ve Isı Dağıtım Alanı

Kabinin önünde ve arkasında bakım erişimi sağlanmalıdır. Ön çalışma yüzeyi ≥ 0,8 m olmalıdır; 1,0 m önerilir. Arkada bakım gerekiyorsa ≥ 0,8 m gereklidir. Dolabın üst kısmı tavandan en az 0,5 m uzakta olmalıdır. Birden fazla dolap yan yana dizildiğinde aralarında boşluk kalmasına gerek kalmaz; doğrudan monte edilebilirler. Ancak tüm sıranın her iki ucunda havalandırma alanı bırakılmalıdır.

7. Yangın Önleme ve Güvenlik Gereksinimleri

Kurulum alanı yanmaz bir yapıda olmalıdır. Yanıcı ve patlayıcı maddeler kurulum alanının 1 metre yakınında depolanmamalıdır.

Zemin düz ve kuru olmalıdır. Su girişini önlemek için yerden 100–200 mm yüksekte beton temel yapılması tavsiye edilir.

8. Elektromanyetik Ortam

İkincil kontrol devreleriyle girişimi önlemek için kurulum yeri, yüksek güçlü frekans dönüştürücülerden ve yüksek frekanslı ekipmanlardan uzakta olmalıdır. Güçlü elektromanyetik girişim mevcutsa, kontrol hatları için ekranlı kabloların kullanılması ve bunların ayrı bir kablo tepsisinden geçirilmesi tavsiye edilir.
