Modern Güç Dağıtımında Tek Kapılı Duvara Monte Elektrik Muhafazası Neden Önemlidir?

Modern güç dağıtım sistemleri, değişen elektrik yüklerine, giderek dağıtılan kontrol ekipmanlarına ve güvenli çalışma ve bakım için daha katı gereksinimlere uyum sağlamalıdır. Ticari binalar, endüstriyel tesisler, altyapı projeleri ve otomatik üretim hatlarının tümü, açıkça organize edilmiş yerleşim düzenleri içerisinde kurulabilen, erişilebilen ve bakımı yapılabilen elektrikli ekipmanlara bağlıdır. Bu sistemler geliştikçe muhafaza tasarımı elektrik altyapısı planlamasının önemli bir parçası olmaya devam ediyor.

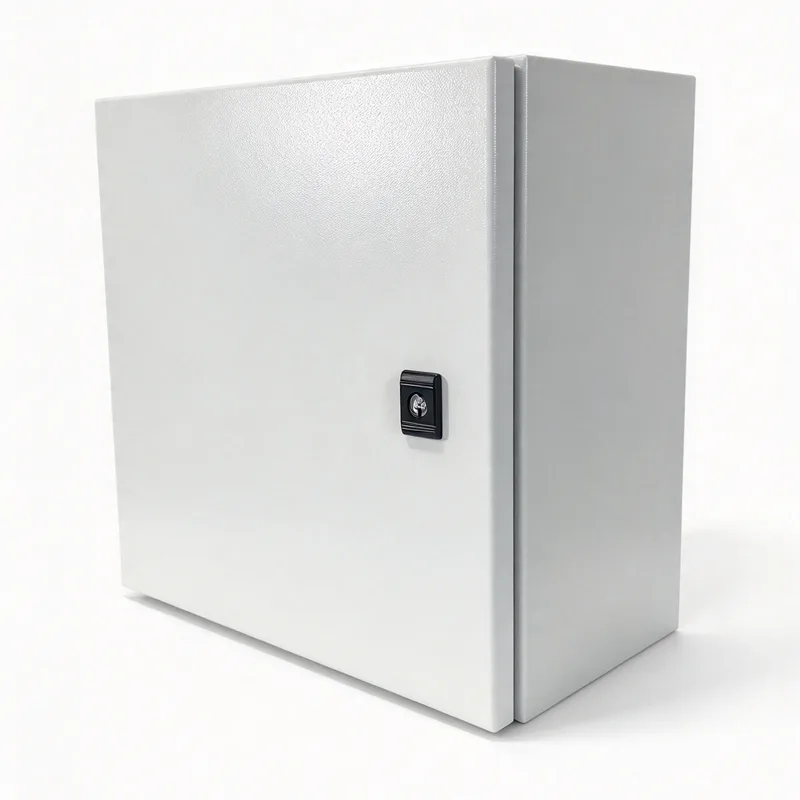

Her ne kadar elektrik muhafazaları genellikle devre kesicilere, kontaktörlere, terminal bloklarına ve kontrol cihazlarına göre ikincil olarak görülse de, bunların yapıları ekipman düzenlemesini, kablo erişimini, çevre korumasını ve bakım prosedürlerini doğrudan etkiler.Tek Kapılı Duvara Monte Elektrik Muhafazasıdaha büyük bir kabinin zemin alanı talepleri olmadan elektrikli bileşenlerin özel muhafaza gerektirdiği durumlarda kullanılan bir muhafaza formatıdır.

Modern Güç Dağıtımında Değişen Gereksinimler

Güç dağıtımı artık elektriğin merkezi bir tedarik noktasından alt devrelere iletilmesiyle sınırlı değil. Artık birçok kurulumda yerel dağıtım panoları, motor kontrolleri, izleme cihazları, iletişim arayüzleri ve otomasyon ekipmanı bulunmaktadır. Bu bileşenler yük yönetimi, ekipman izleme, aydınlatma kontrolü ve üretim hattının çalışması gibi işlevleri destekler.

Bu gelişme, elektrik sistemi tasarımcıları için pratik zorluklar yaratmaktadır. Ekipman, kablo yönlendirme, ısı dağıtımı, inceleme ve servis için yeterli alan bırakarak mevcut kurulum alanlarına sığmalıdır. Birden fazla elektrik kontrol noktasına sahip tesislerde her muhafazanın yerleşimi, kablo uzunluklarını, kurulumun karmaşıklığını ve bakım sırasında erişimi etkileyebilir.

Bu nedenle muhafaza seçimi daha geniş dağıtım tasarımının bir parçasını oluşturur. Duvara monte formatlar, duvar alanının mevcut olduğu ve ekipmanın büyük bir zemin dolabı gerektirmediği seçilmiş yerel kontrol ve dağıtım düzenlemelerine uyum sağlayabilir. Uygunlukları elektrik aksamına, bileşen boyutlarına, kurulum ortamına ve geçerli güvenlik gereksinimlerine bağlıdır.

Duvara Monte Tasarım ve Alan Kullanımı

Zemin alanı fabrikalarda, ticari binalarda, malzeme odalarında ve ekipman alanlarında değerli bir kaynaktır. Özellikle yüksek devre yoğunluğunun veya önemli miktarda elektrik ekipmanının daha fazla iç hacim gerektirdiği durumlarda, birçok uygulama için büyük dağıtım kabinleri hala gerekli olmaya devam etmektedir. Ancak daha küçük kontrol düzenekleri hizmet ettikleri ekipmana daha yakın monte edilebilir.

Duvara monte edilen bir mahfaza, seçilen elektrikli bileşenleri zeminden uzak tutabilir ve tanımlanmış bir kurulum noktası oluşturabilir. Bir üretim tesisinde bu düzenleme, yerel makine kontrolleri veya yardımcı dağıtım ekipmanları için uygun olabilir. Ticari bir binada belirli aydınlatma kontrolleri, servis devreleri veya bina otomasyon bileşenleri bulunabilir.

Yer tasarrufu tek başına en iyi montaj düzenini belirlemez. Duvarın sağlamlığı, montaj donanımı, ekipman ağırlığı, kablo giriş yerleri, kapı açıklığı ve kalifiye personelin erişiminin tümü kurulum planlamasını etkiler. Muhafaza ayrıca yürüyüş yollarını, acil durum yollarını veya diğer bina hizmetlerini engellemeyecek şekilde konumlandırılmalıdır.

Muhafaza Yapısı Elektrik Organizasyonunu Destekler

İyi planlanmış bir elektrik kurulumu, bileşenlerini sığdırmak için fazlasıyla yeterli alan gerektirir. Devre kesiciler, terminal blokları, röleler, güç kaynakları ve kontrol cihazları, güvenli kablolamayı ve etkili denetimi destekleyen düzenli bir iç düzene ihtiyaç duyar. Bileşenlerin kötü yerleştirilmesi, bağlantıların izlenmesini zorlaştırabilir ve sorun giderme için gereken süreyi artırabilir.

Tek kapılı konfigürasyon, muhafazanın iç kısmına bir birincil erişim açıklığı sağlar. Bu düzenleme, özellikle ekipman yerleşiminin nispeten basit olduğu kompakt kurulumlarda dahili bileşenlere erişimi kolaylaştırabilir. Menteşe konumu, kapı dönüşü, kilitleme düzenlemeleri, montaj plakası boyutları ve kullanılabilir iç derinlik, mevcut alanın ne kadar etkili şekilde kullanılabileceğini etkiler.

The Tek Kapılı Duvara Monte Elektrik Muhafazasıseçilen elektrik düzenekleri için fiziksel bir mahfaza görevi görebilir ancak dahili kapasitesi, kurulmakta olan ekipmana uygun olmalıdır. Tasarımcıların kablo bükülme yarıçapını, kablo kanallarını, terminal erişimini, iletken ayrımını, topraklama bağlantılarını ve gelecekteki bakım için alanı hesaba katması gerekir. Kompakt bir dış mekan aşırı kalabalık bir iç mekana yol açmamalıdır.

Elektrik Güvenliği Kurulumun Tamamına Bağlıdır

Elektrik güvenliği; bileşenlerin, koruyucu cihazların, muhafaza yapısının, kurulum yöntemlerinin ve çalıştırma prosedürlerinin koordinasyonu ile belirlenir. Muhafaza, elektrikli ekipmanı çevredeki ortamdan ayırmaya yardımcı olur ve uygun şekilde tasarlanıp kurulduğunda kazara temasa maruz kalma riskini azaltabilir. Ancak muhafaza tek başına her türlü elektriksel veya çevresel tehlikeye karşı tam koruma sağlamaz.

Toz ve su girişine karşı koruma özellikle elektrikli ekipmanların atölyelerde, fabrika odalarında, servis koridorlarında veya dış mekanlarda çalıştığı durumlarda önemlidir. Gerekli giriş koruma derecesi, kurulum koşullarına ve maruz kalma düzeyine bağlıdır. Kapı contaları, kablo rakorları, giriş açıklıkları, bağlantı elemanları ve montaj işçiliği, tamamlanan kurulumla elde edilen korumayı etkileyebilir.

Topraklama ve bağlantı düzenlemeleri aynı zamanda mahfaza yapısına ve geçerli elektrik gereksinimlerine de uygun olmalıdır. Metal mahfazalar, elektrik sürekliliğini korumak için koruyucu birleştirme gerektirebilirken, diğer inşaat malzemelerinin farklı tasarım hususları vardır. Aşırı akım koruması, iletken boyutlandırması, izolasyon, çalışma aralıkları ve güvenli izolasyon, genel sistemin temel parçaları olmaya devam ediyor.

Kompakt Dağıtım Montajlarında Termal Yönetim

Elektrik sistemleri daha kompakt hale geldikçe, ısı yönetimi giderek daha önemli bir tasarım konusu haline geliyor. Devre koruma cihazları, anahtarlama bileşenleri, transformatörler, güç kaynakları ve diğer ekipmanlar çalışma sırasında ısı üretebilir. Sınırlı bir mahfaza hacminde birden fazla cihaz çalıştığında, biriken ısı iç sıcaklıkları yükseltebilir.

Aşırı sıcaklık; bileşen performansını, çalışma ömrünü ve hassas elektronik ekipmanın stabilitesini etkileyebilir. Bu nedenle termal planlama beklenen elektrik yükünü, bileşen kayıplarını, ortam sıcaklığını, muhafaza boyutlarını, montaj konumunu ve mevcut ısı dağıtım yollarını dikkate almalıdır.

Havalandırma açıklıkları uygun ortamlarda ısının yönetilmesine yardımcı olabilir ancak aynı zamanda toz ve neme karşı korumayı da etkileyebilir. Çevre korumasının sürdürülmesi gereken durumlarda alternatif termal yönetim yaklaşımları gerekli olabilir. Uygun tasarım, yalnızca muhafaza formatından ziyade kurulu bileşenlere ve çalışma koşullarına bağlıdır.

Bakım Erişimi ve Uzun Vadeli Operasyonel Verimlilik

Bakım gereksinimleri genellikle ilk kurulum maliyeti veya kapladığı alan kadar muhafaza seçimini de etkiler. Elektrik teknisyenlerinin gereksiz engelleme olmadan devreleri tanımlaması, bağlantıları incelemesi, bileşenleri değiştirmesi ve arızaları araştırması gerekir. Erişilebilir bir muhafaza düzeni bu görevleri destekleyebilir ve ayrı ayrı cihazların bulunması için harcanan zamanı azaltabilir.

Anlaşılır etiketler, güncellenmiş devre programları, kablo bağlantı şemaları ve tutarlı terminal tanımlaması her boyuttaki kurulumda önemlidir. Bu uygulamalar özellikle elektrik sistemlerinin bakımının farklı ekipler tarafından yapıldığı veya birkaç yıl içinde değiştirildiği tesislerde değerli hale gelmektedir. Düzenli dahili kablolama aynı zamanda teknisyenlerin gelen sarf malzemeleri, koruyucu cihazlar, kontrol devreleri ve bağlı ekipmanlar arasındaki ilişkiyi anlamasına da yardımcı olur.

The Tek Kapılı Duvara Monte Elektrik MuhafazasıKonumu ve iç düzenlemesi kapının tamamen açılmasına ve kurulu ekipmana güvenli bir şekilde ulaşılmasına izin verdiğinde rutin erişimi destekleyebilir. Bakım planlaması, yeterli çalışma açıklığını, uygun izolasyon prosedürlerini ve ilgisiz kabloları bozmadan incelemeye izin veren bir düzeni içermelidir.

Alçak Gerilim Dağıtımında Standartlar ve Doğrulama

Alçak gerilim dağıtım düzenekleri, kullanım amacına, konfigürasyonuna ve kurulum konumuna göre değişen teknik ve güvenlik gereksinimlerine tabidir. IEC 61439 serisi, inşaat, teknik özellikler ve doğrulamayla ilgili gereksinimler dahil olmak üzere alçak gerilim anahtarlama ve kontrol donanımı düzeneklerini ele alır. IEC 61439-1 genel kuralları sağlarken diğer bölümler belirli montaj türlerini ve uygulamalarını ele alır.

Boş bir muhafaza ile tamamlanmış bir elektrik aksamı, uyumluluk açısından eşdeğer değildir. Uygunluk, ilgili ürün kategorisine, kurulu bileşenlere, montaj tasarımına ve geçerli doğrulama prosedürlerine bağlıdır. Bir mahfazanın yalnızca elektrikli ekipmanı barındırması nedeniyle tüm dağıtım sistemine uyum sağladığı varsayılmamalıdır.

Tasarım belgeleri, bileşen değerleri, sıcaklık artışıyla ilgili hususlar, koruyucu önlemler ve kurulum talimatlarının tümü, montajın düzgün şekilde tasarlanmış olmasına katkıda bulunur. Yerel elektrik yasaları ve proje spesifikasyonları, özellikle endüstriyel tesislerde, kamu binalarında ve özel altyapılarda ek gereksinimler getirebilir.

Duvara Monte Muhafazaların Devam Eden Rolü

Modern güç dağıtımı, merkezi besleme ekipmanlarını, hizmet ettikleri yüklerin ve sistemlerin yakınına konumlandırılan daha küçük düzeneklerle birleştirir. Bu düzenleme, her kurulumun kendi elektrik gereksinimlerine ve çalışma ortamına göre tasarlanması koşuluyla, yerel kontrollerin ve destek devrelerinin organizasyonunu geliştirebilir.

The Tek Kapılı Duvara Monte Elektrik MuhafazasıAmaçlanan ekipman için kompakt, erişilebilir bir mahfazanın uygun olduğu durumlarda geçerliliğini korur. Rolü teknolojik olmaktan ziyade pratiktir: daha geniş bir dağıtım mimarisi içerisinde seçilen elektrik bileşenlerinin düzenlenmesi ve korunması için fiziksel bir yapı sağlar.

Elektrik altyapısı gelişmeye devam ettikçe muhafaza seçimi birkaç temel mühendislik önceliğine bağlı kalacaktır: alanın verimli kullanımı, güvenli erişim, uygun çevre koruması, termal performans, anlaşılır kablolama organizasyonu ve bakım kolaylığı. Bu faktörler, muhafaza formatının belirli bir kuruluma uygun olup olmadığının ve tamamlanmış elektrik sisteminin hizmet ömrü boyunca ne kadar etkili şekilde çalıştırılabileceğinin belirlenmesine yardımcı olur.
