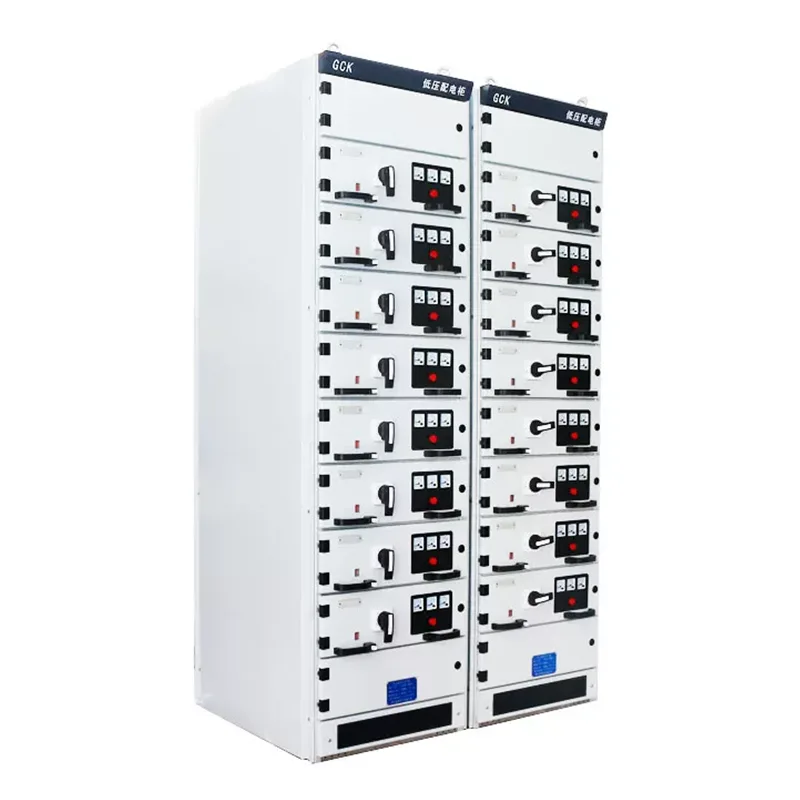

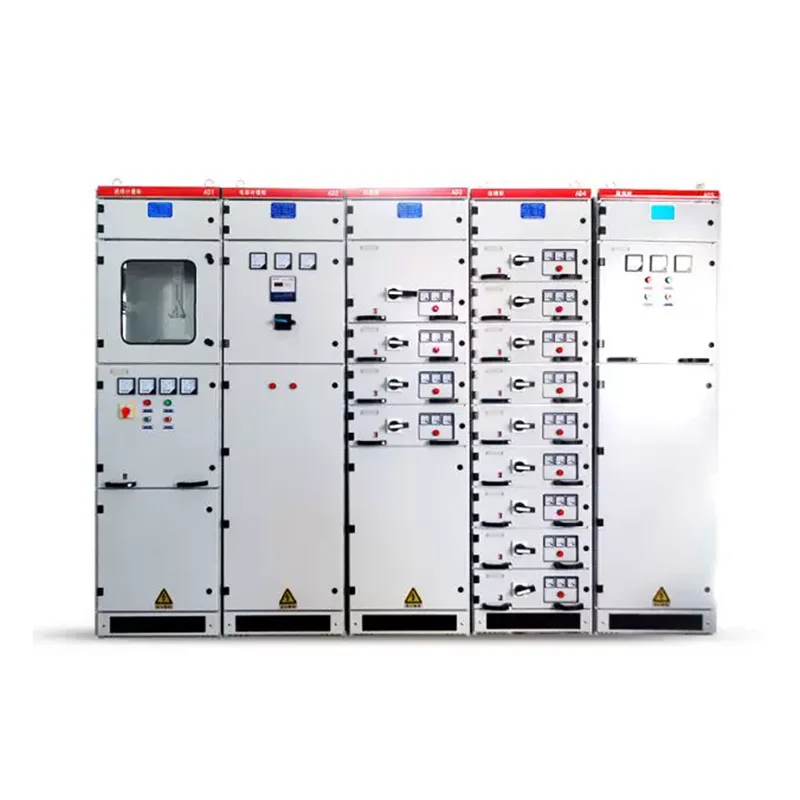

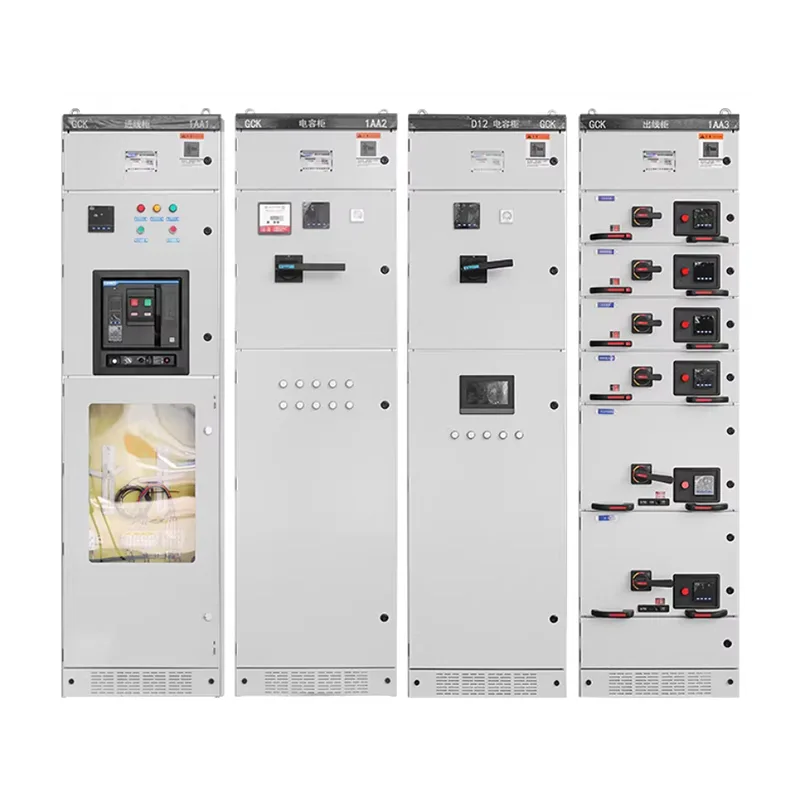

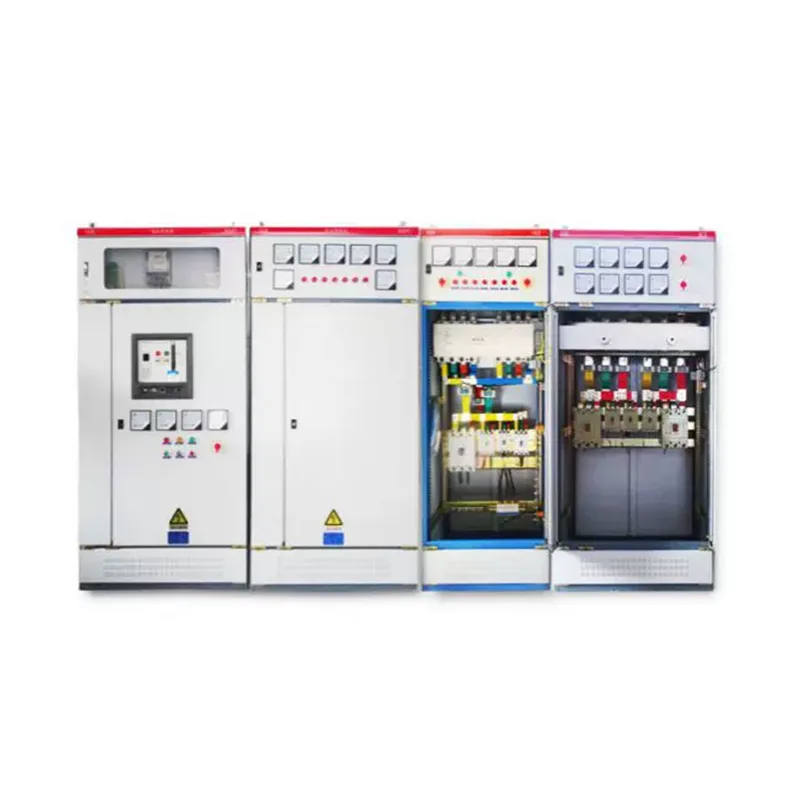

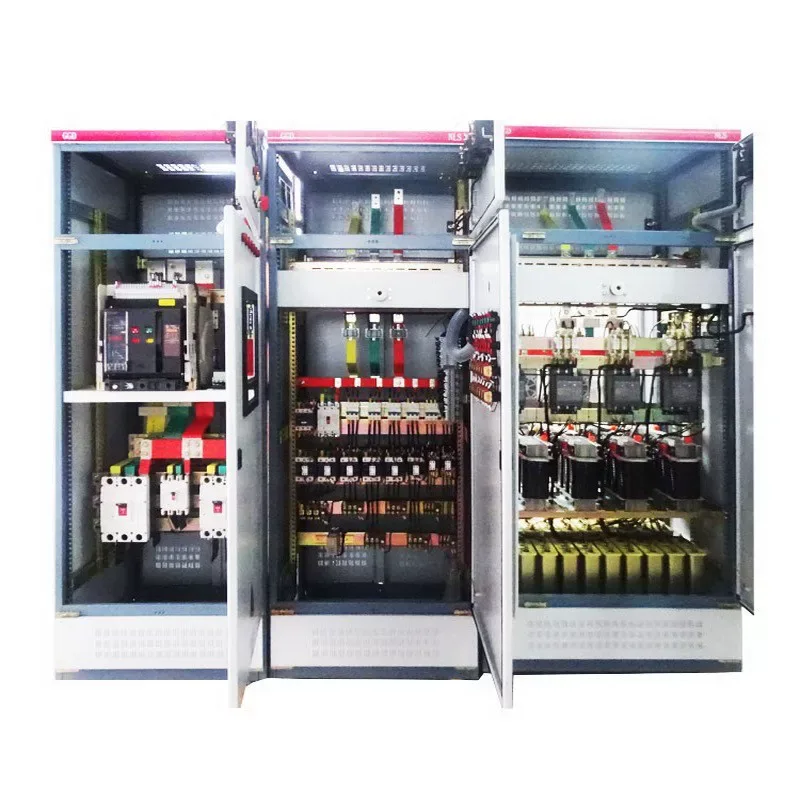

MNS Alçak Gerilim Çekmeceli Hücre

Güvenilir bir MNS Alçak Gerilim Çekmeceli Hücre tedarikçisi mi arıyorsunuz? Çin'den Shangming güvenilir bir seçimdir. Bu şalt cihazı, sistem bakım verimliliğini ve operasyonel sürekliliği artıran izole bölgelere sahiptir. Dünya çapında 50'den fazla ülke ve bölgeye ihraç edilmiştir.

MNS Alçak Gerilim Çekmeceli Şalt Cihazı Nedir?

İlk olarak İsviçreli ABB tarafından geliştirilen ve global üretim lisansına sahip olan MNS alçak gerilim çekmeceli şalt cihazı, gelişmiş bir güç dağıtım sistemidir. Shangming fabrikası bu ürün için olgun işleme teknolojisine sahiptir ve özelleştirmeyi desteklemektedir.

GGD sabit şalt cihazının aksine, MNS'nin her devresi bağımsız olarak dışarıya çekilebilen bir çekmece modülüne kurulur. Bir devre arızalanırsa operatör, onarım veya değişim için doğrudan çekmeceyi dışarı çekebilir, bu sırada kabindeki diğer devreler normal şekilde çalışmaya devam eder ve böylece bakım sırasında kesintisiz güç kaynağı elde edilir. Aynı teknik özelliklere sahip çekmeceler değiştirilebilir, bu da arıza giderme süresini kısaltır.

Yapısal Özellikler

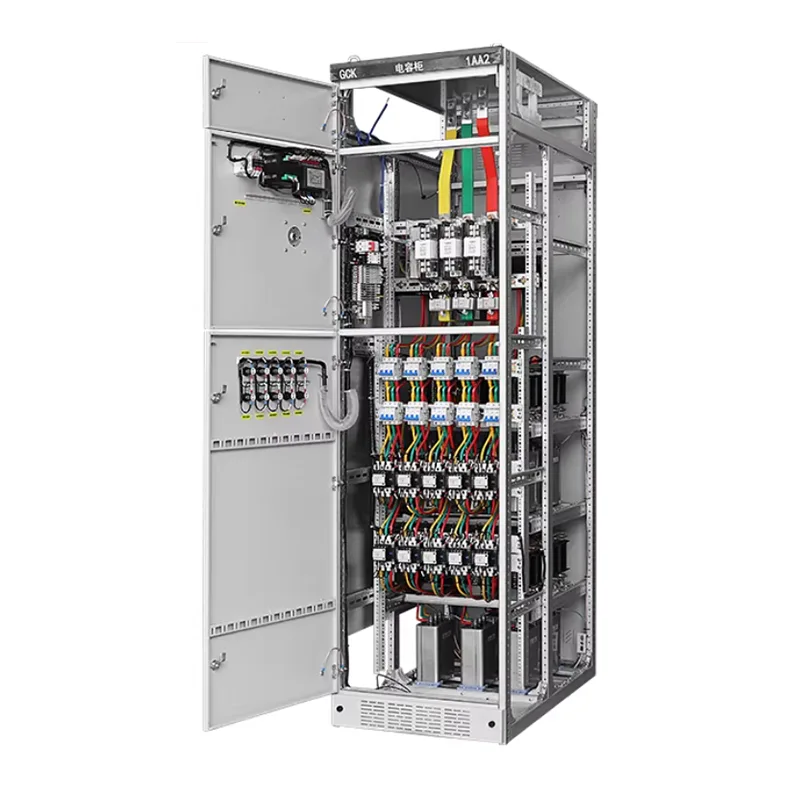

MNS Alçak Gerilim Çekmeceli Hücrenin çerçevesi, 25 mm modüler deliklere sahip C şekilli profiller kullanılarak monte edilmiştir, bu da yüksek mekanik dayanıma ve şok direncine sahip hafif bir yapı sağlar.

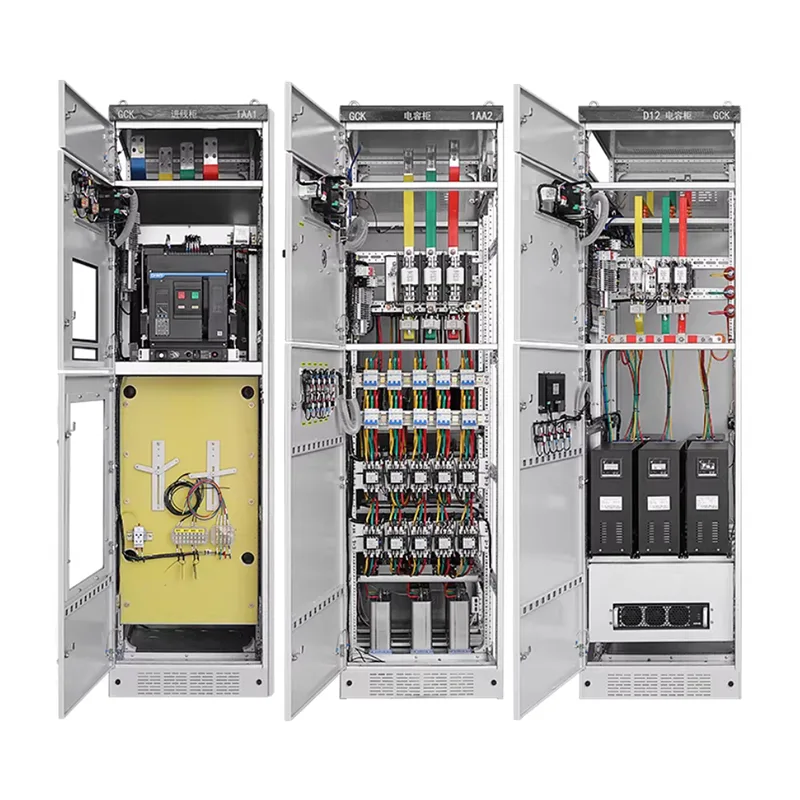

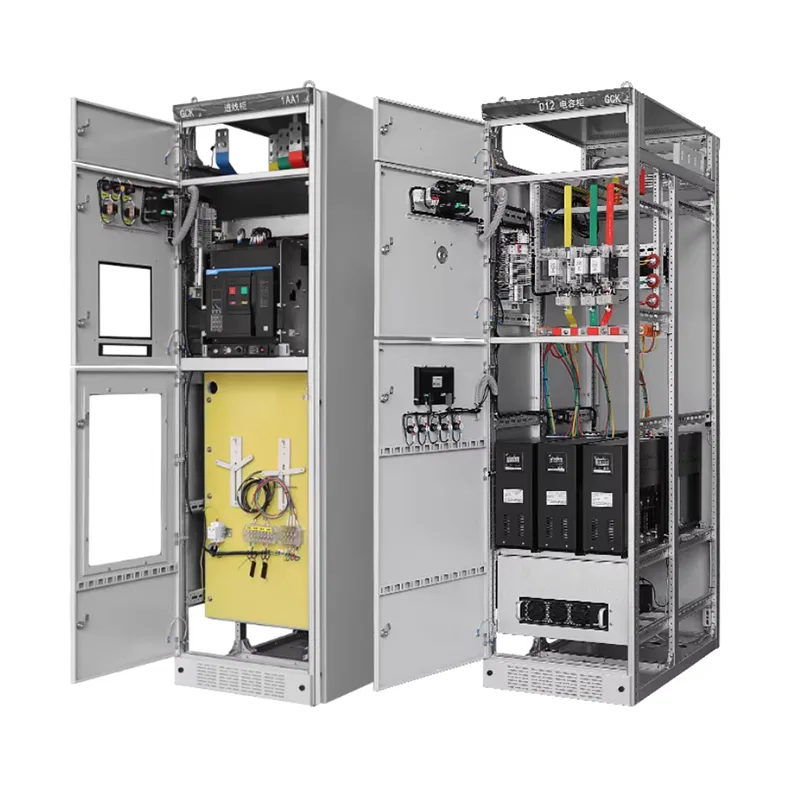

Arızanın yayılmasını önlemek için kabinin içi titizlikle üç bağımsız bölgeye ayrılmıştır:

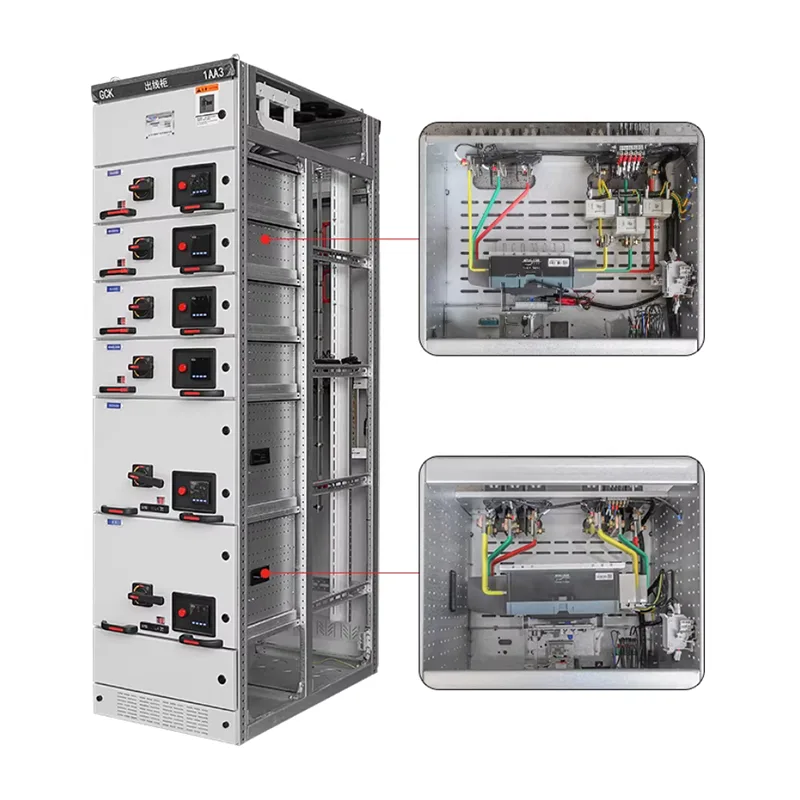

Fonksiyonel Birim Bölmesi: Çekmece modüllerini içerir.

Busbar Bölmesi: Kabinetin arka veya üst kısmında bulunur, ana ve dağıtım baralarını barındırır.

Kablo Bölmesi: Harici kablo bağlantıları için kabinetin yan tarafında bulunur.

MNS ayrıca, yatay ve dikey baraları etkili bir şekilde izole eden ve bölmeler arasında ark oluşmasını önleyen, yüksek mukavemetli alev geciktirici plastikten yapılmış çok işlevli paneller kullanır.

Teknik Parametreler

Güvenlik Tasarımı

Kullanım sırasında şalt cihazı, kişisel güvenlik ve ekipman korumasının kapsamlı bir şekilde değerlendirilmesini gerektirir. Shangming'in ürünleri, tüm önemli güvenlik tasarımlarının yerinde olduğundan, IEC 61439-1 / GB 7251.1 gibi uluslararası ve yerel standartları karşıladığından ve eksiksiz sertifika belgeleri ve test raporları sağladığından emin olmak için fabrikadan çıkmadan önce yedi kalite denetim sürecinden geçer.

Tam Yalıtım: MNS Alçak Gerilim Çekmeceli Hücre, fonksiyonel ünite bölmesini, bara bölmesini ve kablo bölmesini tamamen izole etmek için metal plakalar kullanır. Arıza enerjisi bu bölme içinde tutulur, bitişik devreleri etkilemez ve arıza arklarının yayılması önlenir.

Beş Katlı Kilitleme: İnsan hatasından kaynaklanan elektrik çarpmasını veya ekipman hasarını önler.

Çekmece yalnızca devre kesici açıkken bağlı konumdan dışarı çekilebilir; mekanik kilitleme çubuğu itme mekanizmasını kilitler. → Yük altında ana devrenin açılıp kapanmasını engeller.

Fonksiyonel ünite bölmesi kapısı ve çekmece konumu birbirine kilitlenmiştir; çekmece tamamen dışarı çekilmemişse kapı açılamaz; bara/kablo bölmesinin açılması özel aletler gerektirir. →Enerji yüklü bölmelere yanlışlıkla girişi önler

Topraklama anahtarı ve ana anahtar mekanik olarak birbirine kilitlenmiştir; ana devreye enerji verildiğinde topraklama anahtarı kapatılamaz. →Enerji varken topraklama kablolarının bağlanmasını önler

Topraklama anahtarı kapatıldığında ana anahtar bağlantı konumuna getirilemez. →Topraklama kablosu bağlı iken enerji verilmesini engeller.

İsteğe bağlı anahtar kilitleme veya elektronik mantık kilitleme, doğru çalışma sırasını sağlar. →Devre kesicilerin yanlışlıkla açılıp kapanmasını önler.

Arıza basıncı tahliyesi: MNS kabini, özel bir basınç tahliye kanalıyla tasarlanmıştır. Dahili bir kazara kısa devre durumunda, yüksek sıcaklıkta, yüksek basınçlı gaz yukarı doğru boşaltılarak öndeki operatörleri korur ve IEC 61641 ark hatası testi gerekliliklerini karşılar.

MNS Alçak Gerilim Çekmeceli Hücreyi Hangi Sektörler İçin Öneririz?

1. Petrokimya Endüstrisi

Petrokimya endüstrisi sürekli üretim gerektirir ve uzun süreli elektrik kesintilerine tahammül edemez. Çalışma koşulları çok sayıda motor devresini, büyük yük kapasitelerini ve sık başlatmaları içerir. Sabit şalt sistemi çok risklidir ve çok büyük bakım maliyetlerine neden olur.

MNS şalt cihazının çekmece tipi üniteleri, güvenli bir ortamda canlı bakım yapılmasına olanak tanır, net devre izolasyonu sağlar, kazaların etkisini azaltır ve genişletme ve yükseltmeleri kolaylaştırır.

2. Büyük Ölçekli İmalat

Çelik, çimento ve otomobil fabrikaları gibi büyük ölçekli imalat sanayileri, yoğun motor yükleri ve büyük ölçekli elektrik sistemleri ile sürekli olarak çalışmaktadır.

MNS, MCC şemalarını destekler, devreleri standartlaştırır ve hızlı bakım ve değiştirmeye olanak tanır. Üretim hatları genişledikçe fonksiyonel birimler kademeli olarak eklenebilir. Gelecekte üretimi genişletmeyi planlıyorsanız ve uzun süreli kullanıma ihtiyaç duyuyorsanız MNS şalt sistemi daha uygundur.

3. Veri Merkezleri ve Büyük Ticari Kompleksler

Bu uygulamaların, yoğun ve karmaşık yük dağıtımıyla güç sürekliliği açısından son derece yüksek gereksinimleri vardır ve akıllı izleme ve bölgesel yönetim gerektirir. Elektrik kesintileri önemli ekonomik kayıplara neden olabilir.

MNS, net bölgelendirme, daha güvenli bir güç kaynağı yapısı ve akıllı izleme modüllerini entegre etme yeteneği sunarak bakımın genel sistemi etkilememesini sağlar.

4. Belediye Altyapısı

Metrolar, havaalanları, hastaneler, kanalizasyon arıtma tesisleri vb. dahil.

Güç kaynağı istikrarı, altyapının can damarıdır ve bakım sonrası bölgesel kontrol ve hızlı kurtarma gerektirir. MNS, küçük elektrik kesintilerinde bile fonksiyonel ünitenin değiştirilmesine olanak tanır.

5. Güç ve Enerji Endüstrisi

Enerji santrali yardımcı sistemleri, rüzgar ve güneş enerjisi dağıtım sistemleri ve trafo merkezlerinin alçak gerilim tarafları. Bu senaryoların güvenlik seviyeleri ve sistem güvenilirliği açısından yüksek gereksinimleri vardır. MNS'nin bölmeli yapısı ve çekmece tipi üniteleri tasarım standartlarını daha iyi karşılar.
