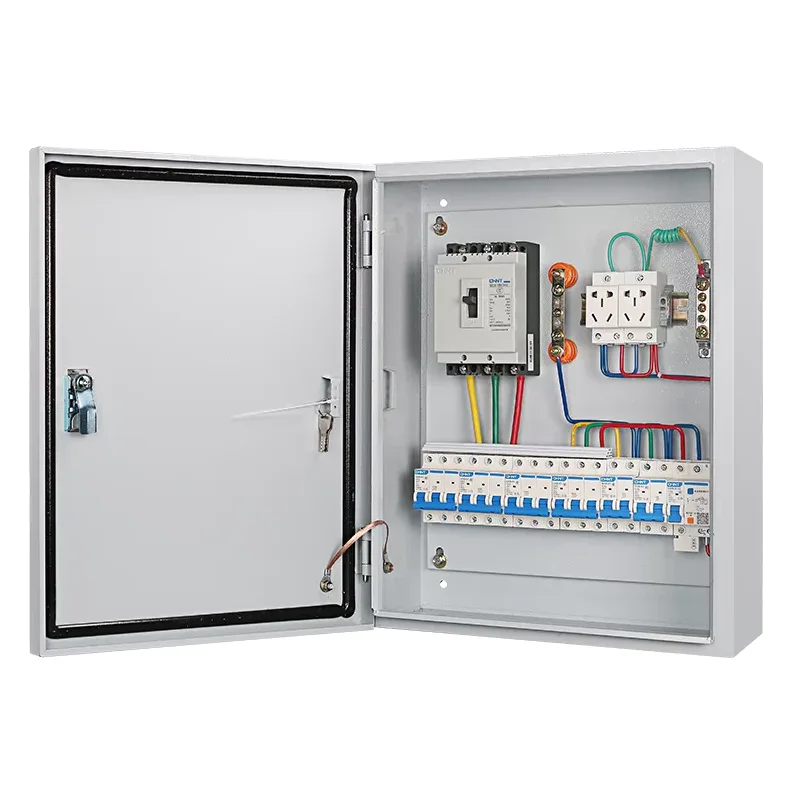

JXF Alçak Gerilim Entegre Dağıtım Kutusu

JXF alçak gerilim entegre dağıtım kutuları, soğuk haddelenmiş çelik plakadan yapılmış, bükülmüş ve kaynaklanmış, yüzeyine epoksi reçine elektrostatik püskürtme işlemi uygulanmıştır, bu da onları estetik açıdan hoş ve dayanıklı kılar. Bu, dağıtım kutusu üreticisi ve tedarikçisi olarak Shangming'in hem yeni hem de mevcut müşterilere sunabileceği ürün türlerinden biridir. Kapsamlı Ar-Ge ve kişiselleştirme yeteneklerimiz var; lütfen gereksinimlerinizi bize göndermekten çekinmeyin.

Talep Gönder

Ürün Açıklaması

JXF alçak gerilim entegre dağıtım kutusu, Shangming Fabrikası tarafından tasarlanıp üretilen yüksek kaliteli bir üründür. IP55 koruma derecesine, çeşitli elektrikli ekipmanların montajı için dahili bir montaj tabanına ve 110 dereceden fazla açılan ve esnek bir şekilde dönen bir kapıya sahiptir.

Yapısal Özellikler

Malzeme: JXF alçak gerilim entegre dağıtım kutuları, güçlü korozyon direnci ve hava koşullarına dayanıklılık sağlayan, elektrostatik toz boyalı soğuk haddelenmiş çelik plakadan yapılmıştır.

Koruma Derecesi: IP40; IP54, proje gereksinimlerinizi karşılayacak şekilde özelleştirilebilir. Yüksek koruma için kutu kenarları, toza ve suya karşı mükemmel dayanıklılık sağlayan sızdırmazlık şeritleriyle donatılmıştır.

Kurulum Yöntemi: İhtiyaçlarınıza göre belirlenen esnek kurulum seçeneklerini destekliyoruz. Duvara monte, gömme veya zemine monte kurulumlar desteklenir.

İç Düzen: Dağıtım kutusu, bileşenlerin devre şemasına göre serbestçe düzenlenmesine olanak tanıyan hareketli bir montaj plakasına sahiptir.

JXF Alçak Gerilim Entegre Dağıtım Kutularının Uygulamaları Nelerdir?

JXF alçak gerilim entegre dağıtım kutuları, alçak gerilim terminali ve şube devresi güç dağıtımı, aydınlatma, güç, ekipman kontrolü ve dış mekan güç ihtiyaçlarını karşılamak için kullanılır.

1. Terminal Güç Dağıtımı

JXF'nin en yaygın temel uygulaması, ana dağıtım kabininden güç çekmek ve onu belirli alanlara veya ekipmanlara dağıtmaktır.

İlgili Senaryolar:

Kat Dağıtımı: Ofis binaları veya konut binalarında her kat için enerji transfer istasyonu görevi görür.

Atölye Gücü: Endüstriyel bir tesisteki belirli bir makineye güç sağlamaktan sorumludur.

Geçici Güç: Şantiyelerde veya sergi alanlarında güvenilir bir geçici güç erişim noktası olarak hizmet verir.

2. Motor Kontrolü ve Çalıştırma

JXF kutuları, derin iç alanı ve esnek yerleşimi sayesinde kontaktörleri ve termik röleleri barındırmak için idealdir.

İlgili Senaryolar:

Su Pompası Kontrolü: Genellikle yangın pompalarının ve kanalizasyon pompalarının otomatik/manuel anahtarlamalı kontrolü için kullanılır.

Fan Çalıştırma: Endüstriyel tesislerde veya yer altı otoparklarında havalandırma sistemlerinin kontrolü.

Yumuşak Yolverici/Değişken Frekanslı Sürücü Kombinasyonu: Yerleşik küçük yumuşak yol verici veya değişken frekanslı sürücü, sorunsuz motor çalıştırma-durdurma ve hız düzenlemesi sağlar.

3. Aydınlatma ve Peyzaj Kontrolü

Dış Mekan Sokak Lambası Kontrolü: Şehir yollarında veya endüstriyel parklarda sokak lambalarının geçişini otomatik olarak zamanlamak için zaman anahtarları veya ışığa duyarlı sensörlerle çalışır.

Peyzaj Aydınlatması: Binanın dış aydınlatma ve çeşme sistemleri için güç kaynağını yönetir ve korur.

Acil Durum Aydınlatması: Yangın gibi acil durumlarda acil durum ışıkları, yangından korunma sistemi tarafından zorla çalıştırılır.

4. Yangından Korunma ve Afet Önleme Bağlantısı

Duman Egzoz Fanı Kutusu: Yangın alarm sinyallerini alır ve duman egzoz fanını zorla çalıştırır.

Yangın Hidrantı İzleme: Yangın koruma sisteminin su basıncını veya durumunu izler ve gerçek zamanlı geri bildirim sağlar.

5. Entegre Kontrol ve Alçak Gerilim Sistem Entegrasyonu

PLC/Kontrol Kutusu: Endüstriyel otomatik üretim hatlarının mantık kontrolü için dahili olarak programlanabilir bir mantık denetleyicisine sahiptir.

İletişim Yakınsaması: JXF yüksek voltajlı bir kutu olmasına rağmen, aynı zamanda çeşitli sensörler için vericileri ve veri toplama modüllerini kurmak ve entegre dijital kontrol sağlamak için de yaygın olarak kullanılır.

Ürün Özellikleri

İsim	Özellikler	Genişlik	Yükseklik	Derinlik
JXF temel kutusu	2530/15	250	300	150
	3040/15	300	400	150
	4050/15	400	500	150
	3040/20	300	400	200
	4050/20	400	500	200
	4060/20	400	600	200
	5060/20	500	600	200
	5070/20	500	700	200
	6080/20	600	800	200
	60100/20	600	1000	200
	80100/20	800	1000	200
	4050/25	400	500	250
	5060/25	500	600	250
	5070/25	500	700	250
	6080/25	600	800	250
	60100/25	600	1000	250
	80100/25	800	1000	250
	4050/30	400	500	300
	5060/30	500	600	300
	6080/30	600	800	300
	80100/30	800	1000	300

Yaygın Arızalar ve Çözümleri

Arıza olgusu

Olası nedenler

Çözüm

Ana şalter tetiklendi ve sıfırlanamıyor

- Giden hatta kısa devre veya aşırı yük

- Kaçak akım koruması tetiklendi

- Anahtarın mekanik arızası

①Arızalı devreyi gidermek için giden her hattın bağlantısını tek tek kesin;

②"Sıfırla" düğmesine basın ve devreyi kapatmayı deneyin;

③Devre hala kapatılamıyorsa ana şalteri değiştirin.

Giden bir hattın gücü yok

- Bu güzergahta minyatür devre kesici devreye girdi.

- Gevşek veya yanmış kablolar.

- Kullanıcı tarafında kısa devre.

①İlgili MCB'nin tetiklenip tetiklenmediğini kontrol edin; sıfırlamak sorunu çözecektir.

②Güç kapatıldıktan sonra kablo terminallerinin oksitlenmiş veya gevşek olup olmadığını kontrol edin.

③Dahili kablolamadaki sorunları gidermek için kullanıcıyla iletişime geçin.

Kaçak akım korumasının sık sık açılması

- Hat izolasyonunun eskimesi

- Birden fazla cihazdan aşırı kaçak akım

- Artık akım cihazının (RCD) kendisinde arıza

①Bir megohmmetre kullanarak her devrenin yalıtım direncini ölçün (>0,5MΩ olmalıdır);

②Yüksek kaçak akıma sahip ekipmanı tanımlamak için toplu olarak açın;

③Artık akım cihazını (RCD) değiştirin (Tip A veya Tip B önerilir).

Reaktif güç kompanzasyonu çalışmıyor

- Denetleyici açık değil

- Kondansatör hasarlı

- Anormal voltaj

①Kontrolör güç kaynağını ve örnekleme akım transformatörünü (CT) kontrol edin;

②Kapasitans değerini bir multimetre ile ölçün (sapma >%10 ise değiştirilmesi gerekir);

③Otomatik geçişten önce voltajın normale dönmesini bekleyin.

Anormal elektrik sayacı okumaları

- CT polaritesi ters

- Ölçüm kablolama hatası

- Sayaç arızası

①Aynı adı taşıyan CT terminalini doğrulayın (baraya bakan P1);

②Ölçüm özelliklerine göre yeniden kablolayın;

③Sayacı doğrulamak veya değiştirmek için güç kaynağı bürosuyla iletişime geçin.

Muhafazanın içinde yoğuşma/pas

- Sızdırmazlık şeridinin eskimesi

- Havalandırma valfi veya ısıtıcının olmaması

- Uzun süreli yüksek nemli ortam

①Kapı sızdırmazlık şeridini değiştirin;

②Akıllı bir nem alma cihazı veya ısıtma plakası takın;

③Birikmiş suyu temizleyin ve pas önleyici boya uygulayın.

JXF Low-voltage Integrated Distribution Box

Sıcak Etiketler: JXF Alçak Gerilim Entegre Dağıtım Kutusu, Çin, Üretici, Tedarikçi, Fabrika
