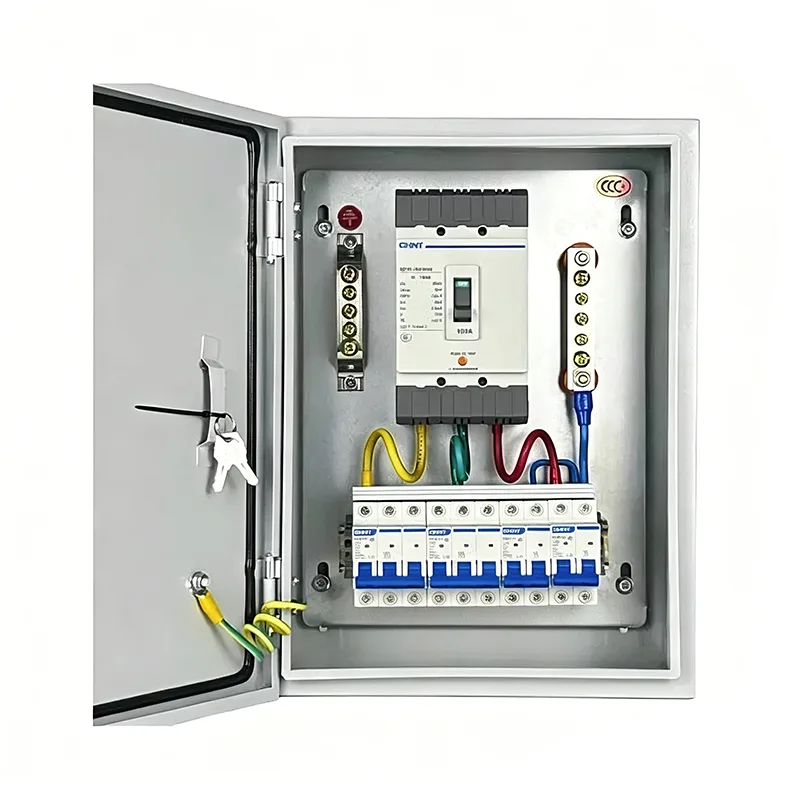

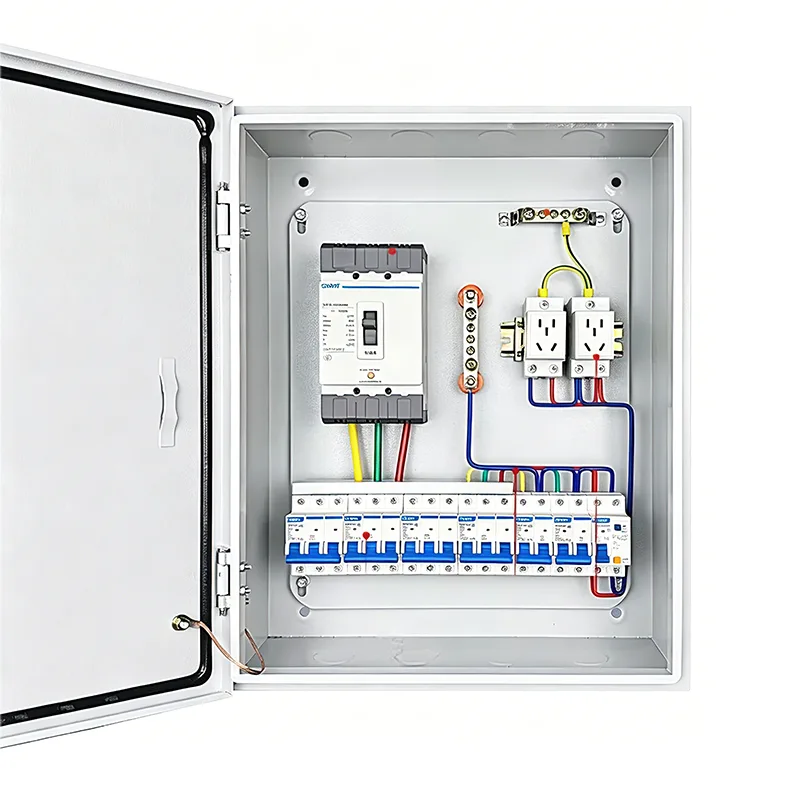

Küçük Komple Güç Dağıtım Kutuları Seti

Küçük Komple Güç Dağıtım Kutuları Seti, çeşitli elektrik bileşenlerini küçük bir metal kabin içine monte edilmiş belirli bir devre şemasına göre entegre eder. Küçük olmasına rağmen eksiksiz bir güç sistemi ünitesidir. Shangming bu ürünün tedarikçisidir ve ayrıca diğer çeşitli dağıtım dolapları ve kutuları da sağlıyoruz.

Ürün Bileşimi

Shangming'in Küçük Komple Güç Dağıtım Kutuları Seti, gelişmiş tasarıma ve güvenilir kaliteye sahiptir. Bileşen açısından bu seri, yalnızca çoklu dağıtım kutularından oluşan bir koleksiyon değil, elektrik sistemi mantığı, fonksiyonel bölüm ve kurulum koordinasyonuna dayalı olarak bilimsel olarak yapılandırılmış modüler bir ünite koleksiyonudur.

1. Kutu Destek Sistemi

Bu kısım kutunun fiziksel korunmasından sorumludur.

Kabuk: Tipik olarak soğuk haddelenmiş çelik levha veya paslanmaz çelikten yapılmıştır.

Montaj Rayları: Devre kesicilerin ve diğer bileşenlerin hızlı montajı için kutunun içine yatay olarak yerleştirilmiş standart metal raylar.

Panel: Bir kapı ile donatılmıştır; Canlı parçalarla kazara teması önlemek için yalnızca devre kesiciyi çalıştırma kolunu açığa çıkaran özelleştirilebilir bir izleme penceresi kapısı mevcuttur.

2. Birincil Dağıtım Sistemi

Birincil dağıtım sistemi güç dağıtımını yöneterek kontrol ve koruma sağlar.

Ana Devre Kesici: Acil elektrik kesintileri veya bakım için kullanılan, tüm kutunun ana kontrol anahtarı.

Minyatür Devre Kesici: Her dal devresi için aşırı yük ve kısa devre koruması sağlar.

Kaçak Akım Cihazı (RCD): Akım kaçağını izler ve elektrik çarpması riski durumunda elektriği anında keser.

Aşırı gerilim koruyucu: Yıldırım çarpması veya elektrik şebekesindeki dalgalanmalar nedeniyle oluşan anlık yüksek voltajı emer ve aşağı yöndeki hassas elektrikli cihazları korur.

3. Yardımcı ve İzleme Sistemi

Gösterge ışıkları: Çalışma için kırmızı, durma için yeşil, arıza için sarı, mevcut güç durumunu gösterir.

Ölçüm cihazı: Gerilimi, akımı veya güç tüketimini izlemek için küçük DIN rayına monte enerji ölçer.

Terminal bloğu: Harici yük kablolarının düzgün bir şekilde bağlanması için gelecekteki bakımı kolaylaştırır.

4. Elektrik Bağlantıları ve Aksesuarları

Bara: Tarak şeklindeki veya çatal şeklindeki bakır baralar, dağınık köprülerin yerini alarak devre kesiciler arasındaki bağlantıları daha kompakt hale getirir ve ısı üretimini azaltır.

Topraklama ve nötr barası: Tüm devrelerin nötr ve toprak kablolarını merkezi olarak bağlamak için özel bakır şeritler kullanır.

Dahili kablo demeti: Geçerli derecelendirme gereksinimlerini karşılayan alev geciktirici kablolar, açık kablo numarası işaretlerine sahip kablo tepsilerinden yönlendirilir.

Doğru Komple Dağıtım Kutusu Nasıl Seçilir?

Bir projeye başlamadan önce dağıtım kutusu konfigürasyonunun tamamını doğru şekilde tanımlamak çok önemlidir. Uygun olmayan seçim, işlevsel yedekliliğe, maliyetlerin boşa gitmesine, kurulum zorluklarına veya gelecekte sınırlı genişlemeye yol açabilir.

Adım 1: Uygulama Senaryolarını ve Yük Özelliklerini Tanımlayın

Lütfen aşağıdaki soruları onaylayın:

1. Nerede kullanılacak?

İç mekan kurutma atölyesi → IP40 yeterlidir

Dış mekan/pompa odası/deniz kenarı → IP54/IP65, paslanmaz çelik malzeme gerektirir

2. Hangi ekipmana güç sağlayacak?

Aydınlatma/prizler: Tek fazlı, düşük akım (≤32A)

Motorlar/kaynak makineleri: Üç fazlı, yüksek akım (≥32A), termal röleler/kirleticiler gerektirir

Akıllı cihazlar: 24V DC, iletişim arayüzü gerektirir

3. Otomatik kontrol gerekli mi?

Manuel Başlatma/Durdurma → Temel Güç Kutusu

Otomatik Mantık/Uzaktan İzleme → PLC/HMI Kutusu gerektirir

Adım 2: Elektriksel Parametreleri Hesaplayın ve Kapasiteyi Belirleyin

1. Toplam Yük Tahmini

Tüm elektrikli ekipmanların gücünü (kW) ve çalışma voltajını listeleyin. Zorluk yaşıyorsanız Shangming'in teknik ekibi onaylamanıza yardımcı olabilir.

Eş zamanlılık faktörünü Kx = 0,7–0,9 dikkate alarak toplam akımı hesaplayın;

Örnek:

3 x 5,5kW motor (380V) → Tek motor akımı ≈ 11A, toplam akım ≈ 3 × 11 × 0,8 = 26,4A;

Aydınlatma 5kW (220V) → Akım ≈ 23A;

Ana giriş hattının ≥63A olması önerilir.

2. Şube Devre Planlaması

Paraziti önlemek için her yük tipinin bağımsız bir devresi olmalıdır. Tek devre akımı ≤ devre kesicinin nominal değerinin %80'i.

Önemli ekipmanların ayrı bir devre + UPS'e sahip olması tavsiye edilir.

3. Adım: Muhafazaların sayısını ve kombinasyonunu belirleyin

Basit senaryo: 1 entegre muhafaza

Orta karmaşıklık senaryosu: 2–3 muhafaza

Yüksek karmaşıklık ve yüksek güvenlik gereksinimleri: 3-6 muhafaza

4. Adım: Koruma seviyesini ve malzemeyi seçin

Shangming'in ürünleri IP30'dan IP66'ya kadar koruma seviyeleri sunar ve malzemeler arasında soğuk haddelenmiş çelik ve paslanmaz çelik bulunur.

Güvenlik ve istihbarat gereksinimleriniz varsa ve belirli kurulum konumuna bağlı olarak gelecekteki bakımların rahatlığını artırmaya ihtiyacınız varsa, lütfen bizimle iletişime geçin. Shangming, fizibiliteyi inceleyecek ve çizimlere ve teknik gereksinimlere göre 1-2 iş günü içinde bir teklif ve numune sunacaktır.

SSS

S: Neden tek bir büyük kabin yerine Küçük Komple Güç Dağıtım Kutusu Setini seçmelisiniz?

C: Küçük, eksiksiz dağıtım kutuları, gerçek ihtiyaçlara göre farklı işlevsel muhafazalarla esnek bir şekilde birleştirilebilir. Bazı kablolar ve bileşenler fabrikada önceden entegre edilerek saha kurulumu daha basit ve hızlı hale getirilir ve kapalı veya düzensiz alanlar için uygundur. Bakım sırasında işlevsel bölgeleme açıkça tanımlanır ve sorun giderme ve onarım kolaylaştırılır.

S: Günlük bakım ve muayene nasıl yapılır?

C: Aşırı ısınma veya gevşeme olmadığından emin olmak için tüm devre kesicilerin ve kontaktörlerin çalışma durumunu üç ayda bir kontrol edin.

Muhafazanın içinde, özellikle de soğutma fanı ve filtrelerinde biriken tozu düzenli olarak temizleyin. Kapı çerçevesi contalarında eskime ve çatlama olup olmadığını kontrol edin ve gerekiyorsa değiştirin.

İzlenebilirlik için her bakımdan sonra denetim sonuçlarını ve düzeltici eylemleri kaydedin.
